자갈 깔린 방통 문의

G 1인 11 926 2022.08.18 08:21

안녕하세요? 리모델링 준비 중 협회 자료에서 많은 도움받고 있습니다.

현재 리모델링하려는 주택이 심야 축열식 온돌 난방인데요. 바닥 방통을 까고 엑셀 설비를 하려고 합니다.



현재 상태는

열반사 단열재(1cm) - 부직포 - 자갈(14cm) - 방통(자갈 섞여 8cm)으로 슬라브에서 방통까지 23cm 정도 입니다.



제가 생각하는건 자갈을 일부 퍼내고..

열반사 (1cm) - 자갈(7cm) - 단열재(5cm) -pe필름 0.1cm - 설비(자갈에 묻어 5cm) - 엑셀 방통(5cm)



Or



열반사 (1cm) - 자갈/설비(12cm) - 단열재(5cm) - pe필름 - 엑셀 방통(5cm) 입니다.



시공은 2번안이 수월할 것 같은데 이중배관으로 설비를 한다고 하지만 문제 발생시 생각처럼 수리가 용이할지 판단이 안섭니다. 그리고 자갈위 단열재 설치시 꿀렁이는 것도 약간 걱정이 되구요.. 조언 좀 부탁드리겠습니다!





Comments

G 1인 2022.08.18 08:22
필로티 다가구라서 하부 pe필름은 생략했습니다..
9 잡자재 2022.08.18 13:38
열반사와 자갈을 빼고 설비층이 있다면 기포콘크리트 타설 후 PE필름+단열재+PE필름+엑셀방통을 권장드립니다. 설비층은 CD관을 통한 이중배관형식으로 시공하면 추후 AS에 어려움은 없습니다.
말씀하신대로 자갈 위에 단열재는 불가능한 방법입니다.
현재 상태에서 전체를 걷어내기 어렵다면 현재 자갈/설비층에 기포콘크리트 타설하여 수평을 맞춘 후 단열재(5CM)+PE필름+엑셀방통이 최선인 것 같습니다.
G 1인 2022.08.18 20:12
잡자재님 조언 감사드립니다. 철거업체와 다시 협의해서 자갈은 포대에 담아 한쪽으로 치워주기로 했습니다. 열반사 - 단열재 - pe필름 - 설비/자갈 - 엑셀/방통으로 계획 변경하였습니다.
마음같아선 말씀 하신대로 기포도 치고 싶지만 예산이 너무 빠듯하네요 ㅜㅜ..
9 잡자재 2022.08.18 21:26
열반사대신 단열재의 두께를 늘리시는게 더 좋습니다. 열반사단열재가 성능을 발휘하기 위해서는 알루미늄 코팅 방향으로 빈 공간이 있어야 합니다. 열반사 단열재보다는 오히려 단열재가 꿀렁이지 않도록 석분으로 수평을 잡고 단열재를 까는 방법을 추천드립니다.
M 관리자 2022.08.18 22:26
바닥에 깔린 설비 배관이 몇 줄이나 지나가는 상황인가요? 그리고 어떤 배관들인가요?
G 1인 2022.08.20 06:32
아직 바닥을 전부 까보지는 않았는데요. 수도배관 정도 지나가는 것 같습니다. 그래서 그 부분 제거하고 이중배관 설비하려고 합니다. 그러면 호당 대략 10줄~14줄 사이 될 것 같습니다.
M 관리자 2022.08.20 10:44
자갈의 상태를 알 수 없어서 조금 뜬구름 잡는 답변이 될 수도 있겠는데요.
바닥을 의도한 만큼 들어 내고,
배관 - 석분(레벨링) - 단열재 - PE필름 - 방통 의 구성이 가장 합리적일 것 같습니다.
석분은 충분히 밟아 주시고요.
G 1인 2022.08.21 06:48

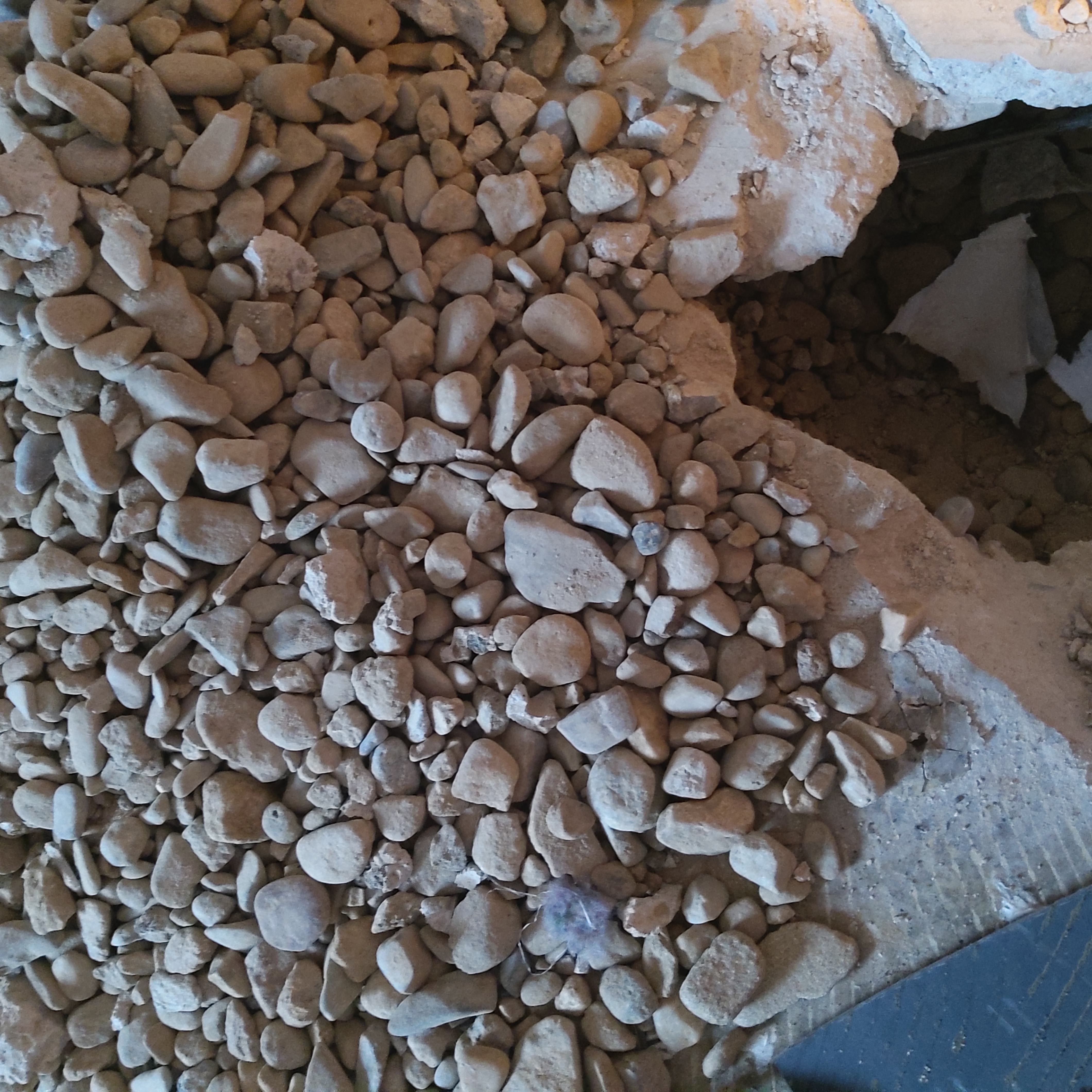

자갈 상태는 사진과 같습니다. 실면적이 90평정도인데 석분이 얼마나 필요할까요?
G 1인 2022.08.21 06:50
자갈과 석분을 혼합하라는 말씀이시죠? 석분으로만은 두께가 안나와서요..
G 1인 2022.08.21 13:42
추가적으로 자갈에 설비를 묻고 기포콘크리트 치고 단열재 없이 방통을 올려도 문제가 없을까요?
M 관리자 2022.08.21 18:10
구성으로 문제를 예측하기는 어렵습니다. 구성이 결과를 보장하는 것은 아니니까요.
다만 기포콘크리트는 단열재가 아니므로, 이 것에 대한 판단은 사용자가 하셔야 할 것 같습니다.

이 상태라면 자갈과 석분을 혼합할 수 없습니다.
만약 기포를 사용한다면, 자갈을 모두 걷어 내고 기포+배관을 필요한 높이만큼 형성하는 것이 더 나을 것 같습니다.
