신재생/LCC... 에너지샵 2.0 업그레이드

안녕하세요.



Energy#이 버전 1.0으로 출시된지 정확히 1년이 지나,

드디어 2.0으로 새롭게 업그레이드 되었습니다!

(다운로드 링크※ 새창이 뜨면 우측 상단 화살표 모양 다운로드 버튼 클릭



프로그램의 주요 변경 사항은 다음과 같습니다.



1. 인트로 시트

수식을 분석하거나 셀추적 기능을 원활하게 사용하기 위해

전체 시트의 보호 및 보호해제 기능 추가했습니다.



2. 개괄 시트

메뉴얼 동영상 링크를 추가하고 리포트에 신재생에너지 등을 추가했습니다. (유튜브에 모든 워크시트의 메뉴얼을 올릴 예정이니 구독 부탁드립니다. ^^) 아울러, "내부발열 계산보조도구"의 위치를 설정 시트에서 외피 시트로 옮기고,  입력 갯수도 최대 200개 까지 확대했습니다.




3. 설정 시트

건축물 에너지효율등급 인증기준에 따른 등급 판정(1+++ ~ 7등급) 기능을 추가하고, ​기존 건물 해석시 열관류율을 잘 모르는 경우 활용할 수 있도록 인허가 시점의 법규상 열관류율을 불러올 수 있도록 했습니다.



4. 외피 시트

외피의 열전달계수(면적*열관류율)와 창면적비를 추가했습니다.

(열전달계수는 창호, 출입문, 열교 부분에도 추가)

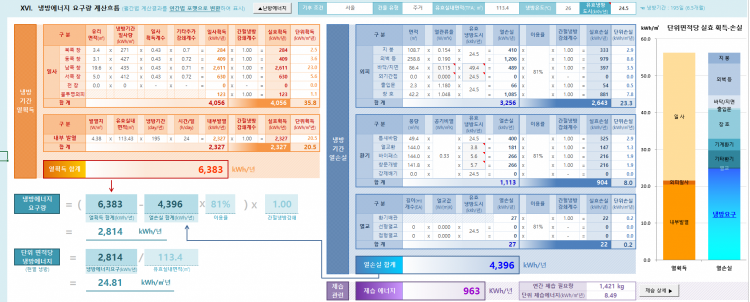

5. 계산흐름 시트

2016년의 혹독한 여름을 겪고 나니 난방 못지 않게 냉방도 중요하다는 생각을 하게 되었습니다. 냉방에너지(현열) 요구량과 제습량 계산을 이해가 쉬운 연간법 형태를 빌려와 일목요연하게 보여주는 기능을 추가했습니다.

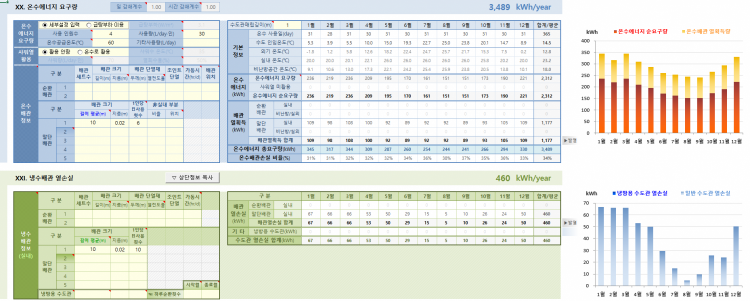

6. 냉온수 시트 (신규)

온수 계산로직을 정밀하게 다듬고, 샤워열 회수도 고려토록 했습니다. 아울러, 온수 및 냉수 배관으로 인한 열손실/열획득을 반영하였습니다. (지난 가을 Xilo님이 말씀 주신 별도의 수도관을 구조체에 매립하는 경우의 냉방 시뮬레이션 기능도 추가했습니다~)

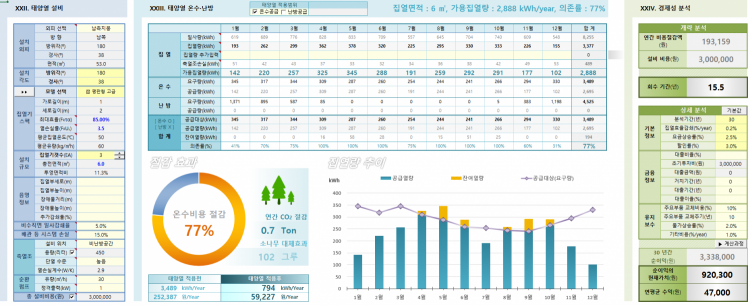

7. 태양열 시트 (신규)

이번 2.0 버전 개발의 가장 핵심인 신재생 에너지 부분입니다. ​태양열 온수/난방 시뮬레이션을 에너지와 비용 측면에서 직관적이고 쉽게 접근토록 했습니다. 또한, ​최소의 입력으로 최대한 정확한 결과를 도출하고자 많은 노력을 기울였습니다.

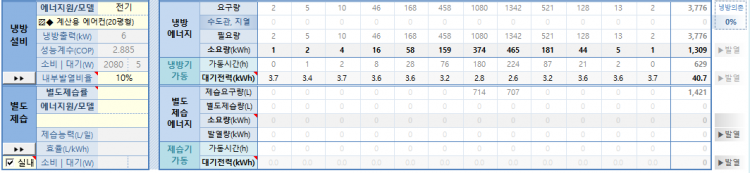

8. 소요량 시트

소요량 시트에서도 대대적인 개편이 있었습니다.

비용 부분을 독립시키고, 냉방을 제습과 분리해서 입력할 수 있게 했습니다.

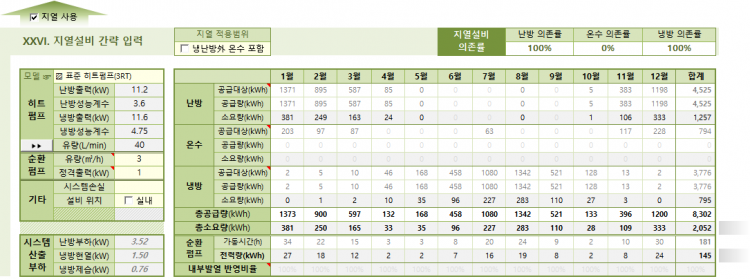

아울러, 히트펌프를 사용하는 지열 시스템을 간이로 시뮬레이션할 수 있도록 지원했으며, 시스템에 의한 내부발열량 계산 부분도 좀 더 정교하게 다듬었습니다.

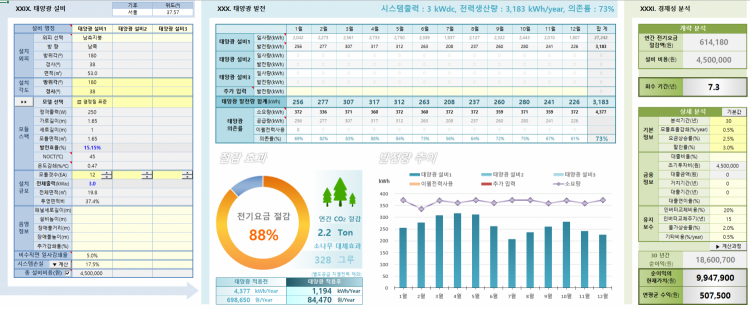

9. PV(태양광) 시트 (신규)

태양열 시뮬레이터와 유사한 인터페이스를 제공합니다. 미국 NREL에서 개발한 태양광 시뮬레이터 PVWatt에 매우 근사한 결과치를 얻을 수 있었습니다. 참고로 이 시트를 한 번 돌려보시면 왜 태양광을 "무조건" 설치해야만 하는지 그 이유를 찾으실 수 있게 됩니다. ^^

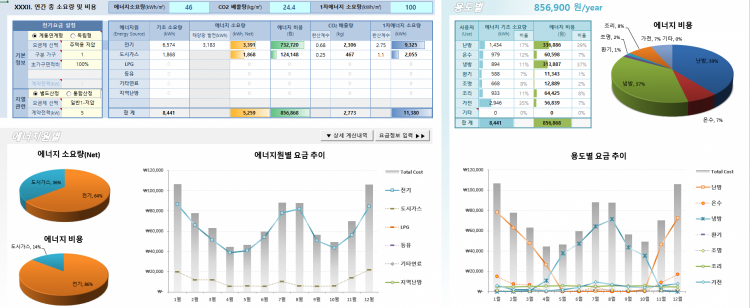

10. 비용 시트 (신규)

소요량 시트 구석에 붙어있던 것을 독립시키고 다양한 분석을 추가했습니다. 특히, 2016년 12월부터 새롭게 바뀐 전기요금 누진제(6단계 -> 4단계)를 적용했으며, 전기요금 계산과 관련한 자유도를 높였습니다.

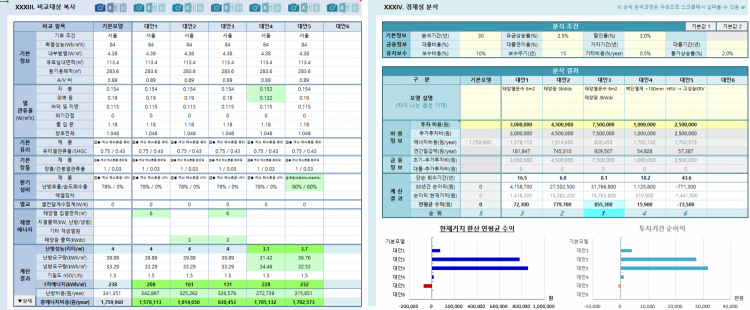

11. LCC (신규)

기본 모델(Base Line)을 기준으로 대안별 생애주기 비용(LCC; Life Cycle Cost)을 쉽게 분석할 수 있도록 지원합니다. 사용법은 아주 간단합니다. 우선 카메라 모양의 버튼을 클릭하면 현재 상태의 결과값을 카피해오거나 엑셀모양의 버튼을 클릭하면 다른 Energy# 파일의 값을 복사해옵니다. 그런 후 각 대안별 투자비용(보통은 기본 모델 대비 차액)만 입력하면 경제성 분석을 통해 대안별 순위 등을 바로 확인할 수 있습니다.




이렇게 해서, Energy#은 하나의 완결된 세계관을 가질 수 있게 되었습니다.



앞으로는 남은 일은,

1. 메뉴얼 동영상 유튜브 업로드 (~2017.4)

2. 자립주택(이론+메뉴얼) 출간 (~2017.10)

3. 스케치업, Eco2 등 타 프로그램과의 연계 (2018)

정도인 것 같습니다만,



프로그램의 저변 확대를 위해서는 아직도 해야할 일이 많아보입니다.



프로그램을 사용하시다가 궁금하시면 어떤 질문이라도 올려주세요.

bsh.kor@gmail.com 또는 energysharp@naver.com으로 보내주셔도 좋습니다.



앞으로도 많은 관심과 성원 부탁 드립니다!

감사합니다.
