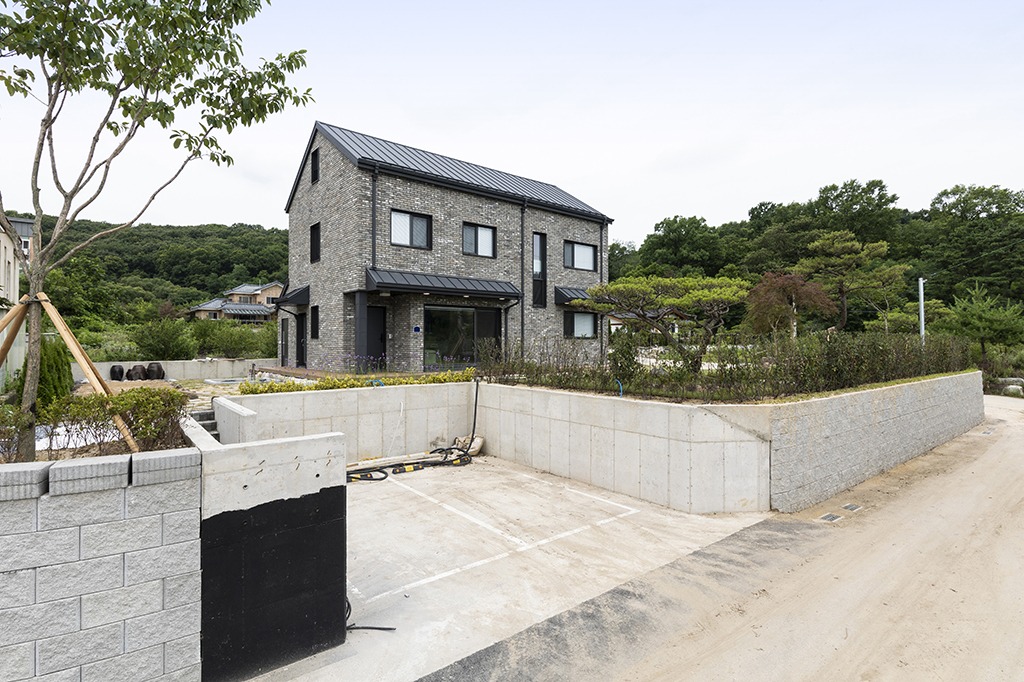

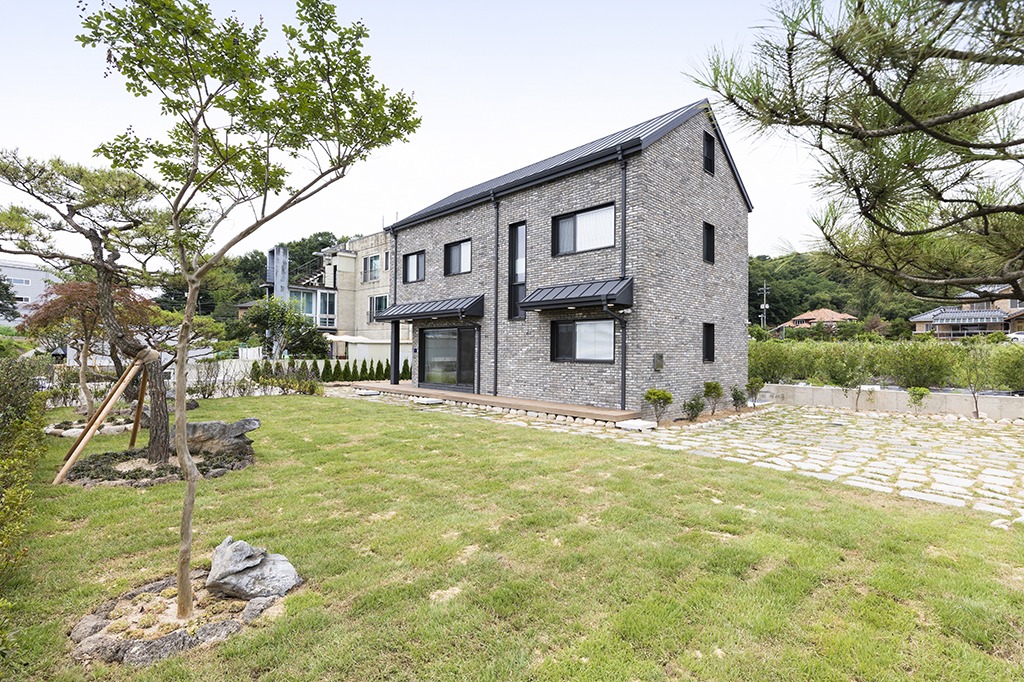

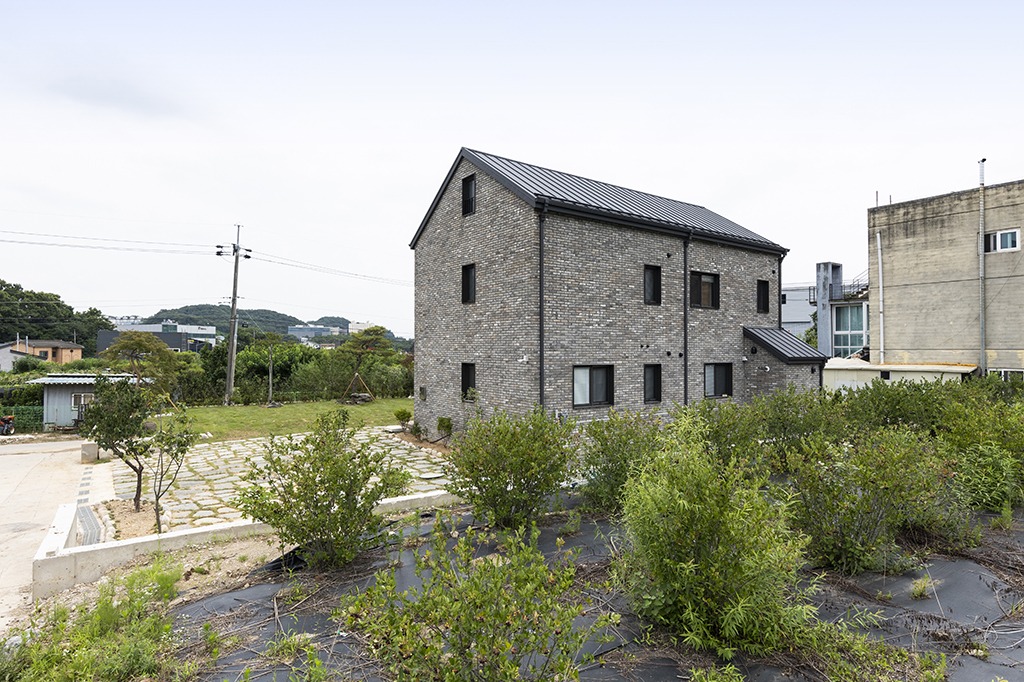

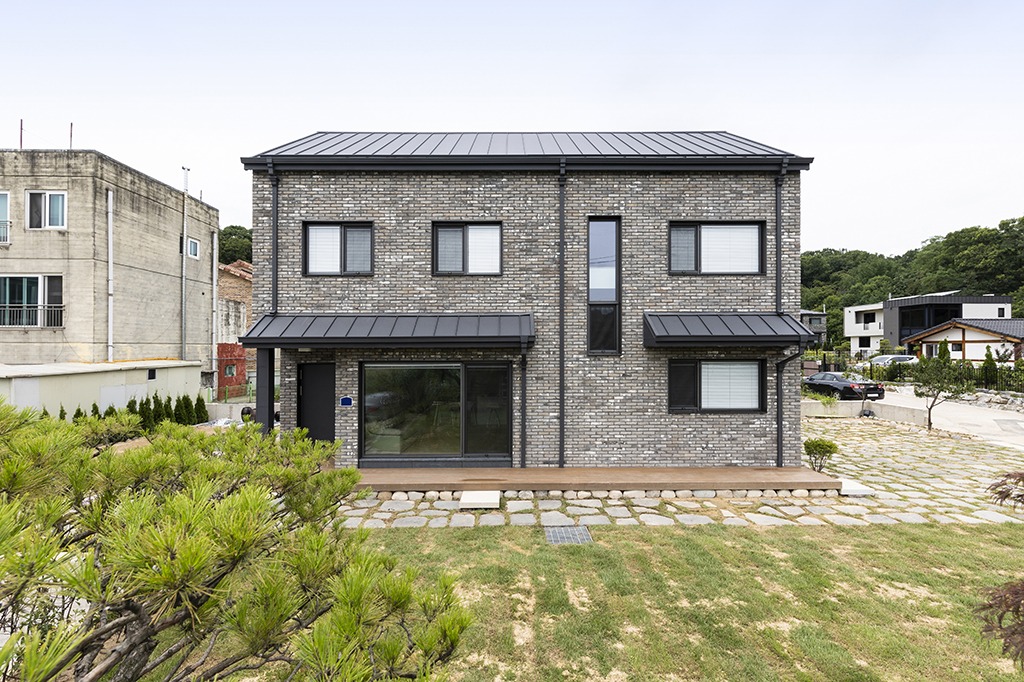

경기도 화성시 봉담읍 단독주택(2.4리터) - 표준주택 시즌2 제16호 화성시 봉담패시브하우스(2.4리터)

그린홈예진 (112.♡.65.181) 2022 1 4,488 2022.08.09 15:23

*용도	경기도 화성시 봉담읍 단독주택(2.4리터)
건축물이름	표준주택 시즌2 제16호 화성시 봉담패시브하우스(2.4리터)
설계사	자림이앤씨건축사사무소
시공 또는 시공관리	그린홈예진
기계설비설계사	나이스기술단
전기설비설계사	나이스기술단
구조설계사	환구조
에너지컨설팅	(사)한국패시브건축협회
설계기간	2021년 03월 ~ 07월
시공기간	2021년 10월 ~ 2022년 06월
대지면적	660.00 ㎡
건축면적	81.17 ㎡
건폐율	12.30 %
연면적	158.94 ㎡
용적율	24.08 %
규모	지상 2층
구조방식	목구조
난방설비	가스보일러
냉방설비	시스템에어컨
주요내장재	합지벽지
주요외장재	벽돌타일
외벽구성	T18 벽돌타일 + T6 시멘트보드(+T4 미장) + 38mm 통기층 + 투습방수지 + 2×2 가로각재(32K 글라스울 40mm-가등급) 1겹 + 2×4 세로각재(32K 글라스울 40mm-가등급) 1겹 + T11 OSB + 2×6 스터드(25K 글라스울 140mm-가등급) + 가변형방습지(기밀층) + 2×2 각재(설비층) + T9.5 석고보드 2겹
외벽 열관류율	0.204 W/㎡·K
지붕구성	T0.5 칼라강판 거멀접기 + T2 쉬트방수 + T11 OSB + 38mm 통기층+ 투습방수지(지붕용) + 2×4 가로각재(32K 글라스울 38mm-나등급) 1겹 + 2×12 스터드(24K 글라스울 120mm-나등급) 2겹 + 가변형방습지(기밀층) + 38×38 각재(설비층) + T9.5 석고보드 2겹
지붕 열관류율	0.137 W/㎡·K
바닥구성	T10 강마루 + T35 몰탈(T12A X-L 파이프) + 와이어메쉬(#8-200×200) + 단열재 조인트부분 우레탄폼 충진후 테이핑처리 + T100 단열재(나등급) + T70 단열재(나등급) + 우레탄 도막방수 또는 별도 방습처리(벽체가 서는 부분만) + T300 기초 슬라브 + 단열재 조인트부분 우레탄폼 충진후 테이핑처리 + T300 단열재 나등급 (되메우기용) + T100 잡석 위 PE필름 위 T100 버림 콘크리트
바닥 열관류율	0.169 W/㎡·K
창틀제조사	Ensum_koemmering
창틀 열관류율	0.950 W/㎡·K
유리 제조사	삼호글라스
유리 구성	5PLA UN+16AR+5CL+16AR+5PAL UN
유리 열관류율	0.57 W/㎡·K
창호 전체열관류율 (국내기준)	0.893 W/㎡·K
현관문 제조사	엔썸
현관문 열관류율	0.600 W/㎡·K
기밀성능(n50)	0.42 회/h
환기장치 제조사	컴포벤트 domekt R 450 V
환기장치효율 (난방효율)	85.9 % %
난방에너지요구량	24.08 kWh/㎡·a
난방부하	17.1 W/㎡
1차에너지소요량	86 kWh/㎡·a
계산프로그램	에너지샵(Energy#®) 2021 v2.5
인증담당자	김규화연구원
	신축공사
