사례집(저에너지/패시브)
전남 진도군 임회면 남동리 - 업무시설 (2.3리터) - 다도해해상국립공원 진도분소
| *용도 | 업무시설 (2.3리터) |
|---|---|
| 건축물주소 | [ 539 ] 842 |
| 건축물이름 | 다도해해상국립공원 진도분소 |
| 설계사 | (주)대현 건축사사무소 (정회원사) |
| 시공 또는 시공관리 | 진 종합건설 |
| 대지면적 | 520 ㎡ |
| 건축면적 | 177.80 ㎡ |
| 연면적 | 227.24 ㎡ |
| 규모 | 지상2층 |
| 구조방식 | 철근콘크리트조 |

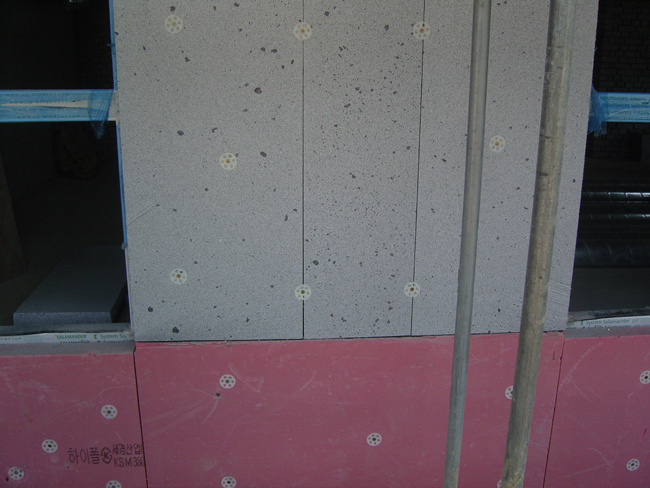

| 외벽구성 | T200 비드법보온판 2종3호 + T200 철근콘크리트 + T18 시멘트몰탈 |
| 외벽 열관류율 | 0.158 W/㎡·K |

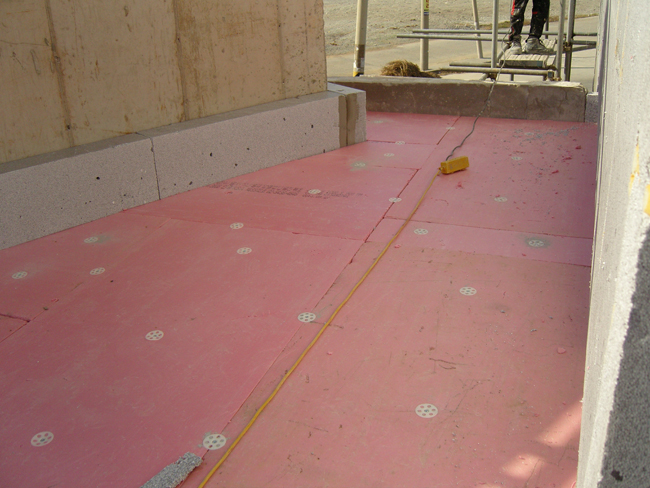

| 지붕구성 | T200 압출법보온판 1호 + T200 철근콘크리트 |
| 지붕 열관류율 | 0.135 W/㎡·K |
| 바닥구성 | T200 압출법보온판 1호 + T450 철근콘크리트 + T24 시멘트몰탈 |
| 바닥 열관류율 | 0.134 W/㎡·K |
| 창틀 열관류율 | 1.3 W/㎡·K |
| 유리 구성 | 5PLA113+16Ar+5CL+16Ar+5PLA113 |
| 유리 열관류율 | 0.67 W/㎡·K |
| 유리 g값 | 0.43 |

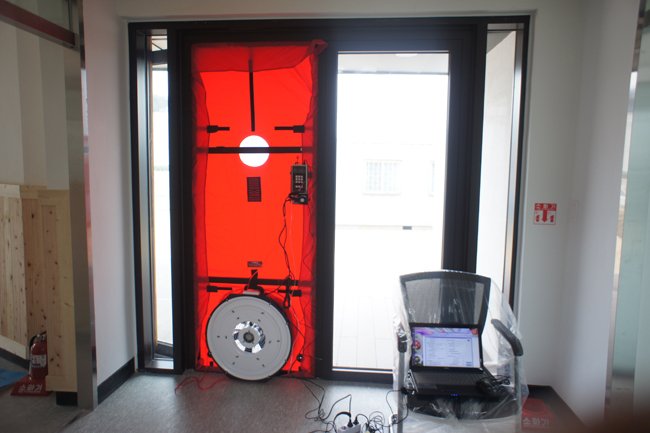

| 기밀성능(n50) | 1층 0.93 / 2층 1 회/h |
| 환기장치효율 (난방효율) | 76 % |
| 난방면적 | 196.6 ㎡ |
| 난방에너지요구량 | 23 kWh/㎡·a |
| 난방부하 | 18 W/㎡ |
| 계산프로그램 | PHPP7 |
| 태양광발전 용량 | 5 kWp |
| 인증번호 | 2013-P-014 |

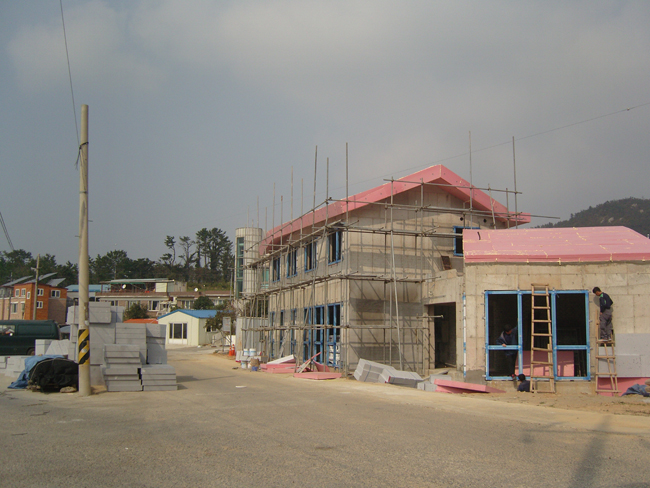

| 신축공사 |
.
