사례집(저에너지/패시브)
경남 거제시 거제면 옥산리 - 단독주택(2.4리터)
| *용도 | 단독주택(2.4리터) |
|---|---|
| 건축물주소 | [ 656 ] 863 |
| 설계사 | 신아건축사사무소 |
| 시공 또는 시공관리 | (주)HB로이건설 (정회원사) |
| 연면적 | 191.20 ㎡ |
| 규모 | 지상 2층 |
| 구조방식 | 1층(창고) 철근콘트리트, 2층(주거) SIP 구조 |
| 외벽구성 | Thk 201 SIP + Thk 50 비드법보온판 1종3호 |
| 외벽 열관류율 | 0.145 W/㎡·K |
| 지붕구성 | Thk 251 SIP |
| 지붕 열관류율 | 0.135 W/㎡·K |
| 바닥구성 | 2층 바닥 Thk 250 철근콘크리트 + Thk 150 비드법보온판 1종3호+ Thk 50 석분 + Thk 50 시멘트몰탈 |
| 바닥 열관류율 | 0.202 W/㎡·K |
| 창틀제조사 | 앤썸, 케머링 |
| 창틀 열관류율 | 0.943 W/㎡·K |
| 유리 구성 | 5TePlus1.3+16Ar+5CL+16Ar+5TePlus1.3 |
| 유리 열관류율 | 0.68 W/㎡·K |
| 유리 g값 | 0.47 |
| 기밀성능(n50) | 0.68 회/h |
| 환기장치 제조사 | SHERPA |
| 환기장치효율 (난방효율) | 71 % |
| 난방면적 | 93.4 ㎡ |
| 난방에너지요구량 | 24 kWh/㎡·a |
| 난방부하 | 21 W/㎡ |
| 1차에너지소요량 | 176 kWh/㎡·a |
| 계산프로그램 | PHPP 8.5 |
| 태양광발전 용량 | 20 kWp |
| 인증번호 | 2015-P-002 |
| 신축공사 |

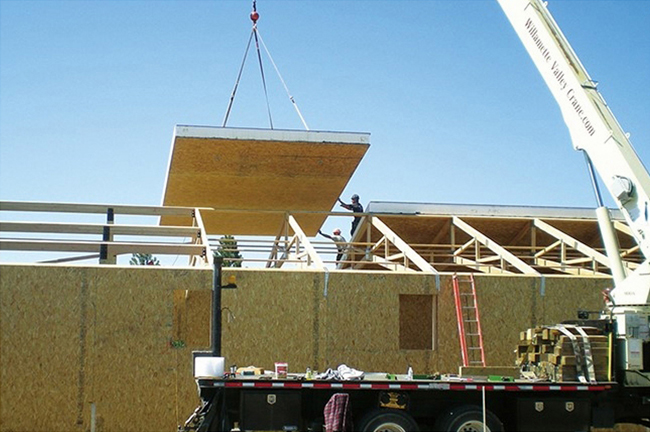

공장에서 생산한 구조용 SIP단열패널 유닛을 현장에서 조립방식으로설치.
2층 주택 기준 4일이면 작업이 끝나, 공기 단축은 물론 원가 절감 효과도 있다.
2층 주택 기준 4일이면 작업이 끝나, 공기 단축은 물론 원가 절감 효과도 있다.
