사례집(저에너지/패시브)

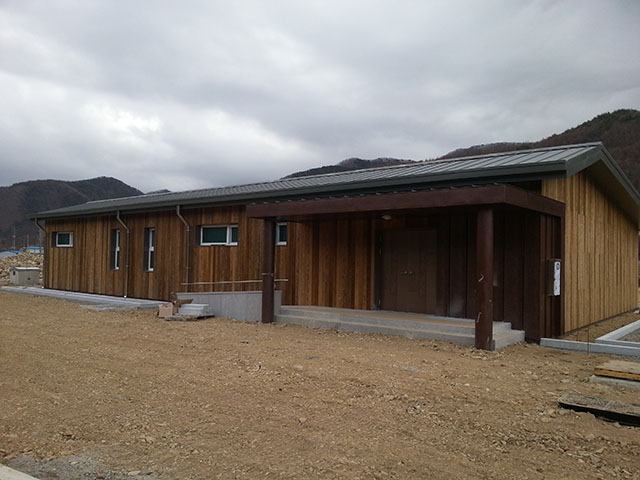

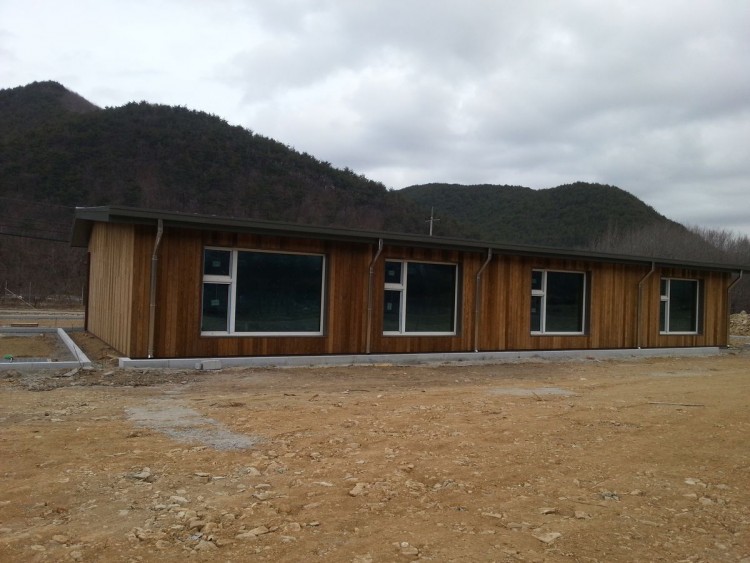

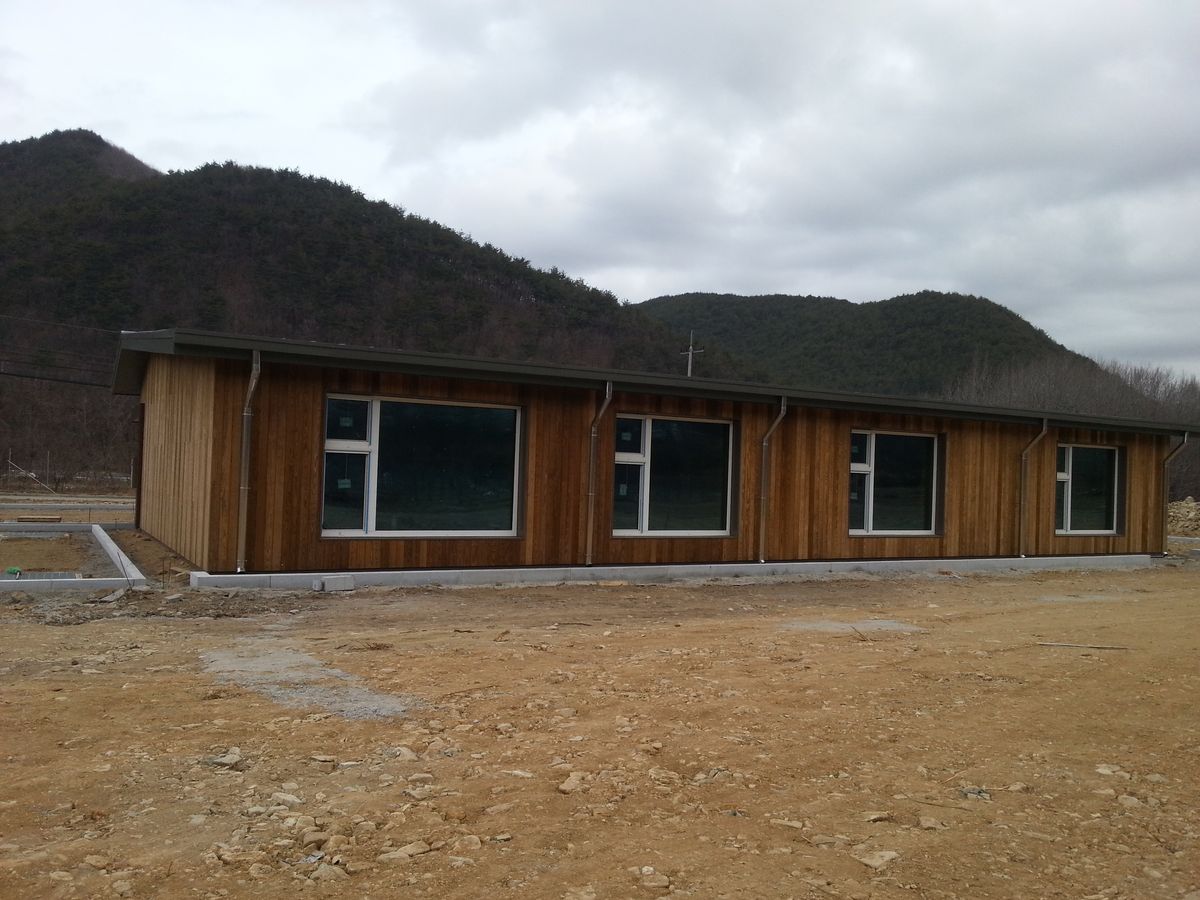

경북 청송군 부동면 라리 - 마을회관 (2.1리터) - 얼음골 활성화센타
| *용도 | 마을회관 (2.1리터) |
|---|---|
| 건축물주소 | [ 763 ] 831 |
| 건축물이름 | 얼음골 활성화센타 |
| 설계사 | 건축사사무소 현대건축 |
| 시공 또는 시공관리 | 에스아이건설(주) |
| 대지면적 | 1,890 ㎡ |
| 건축면적 | 301.5 ㎡ |
| 건폐율 | 15.95 % |
| 연면적 | 288 ㎡ |
| 용적율 | 15.23 % |
| 규모 | 지상1층 |

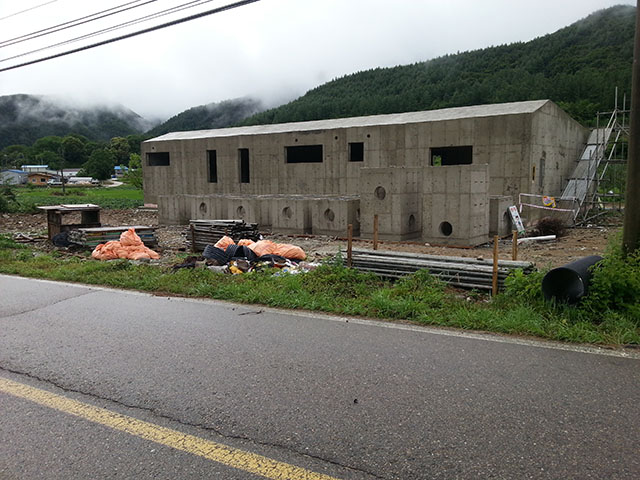

| 구조방식 | 철근콘크리트조 |

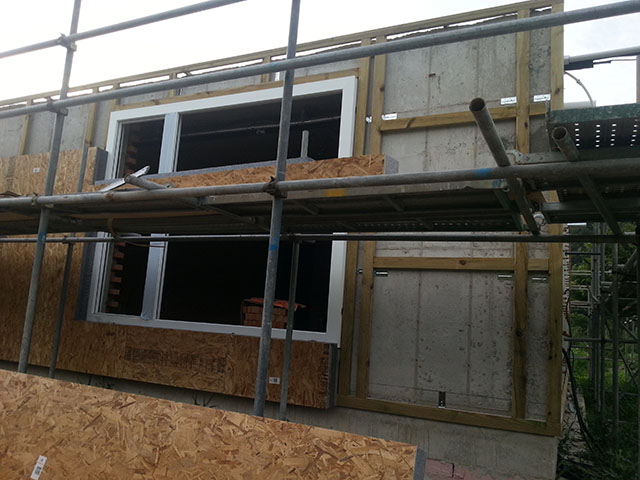

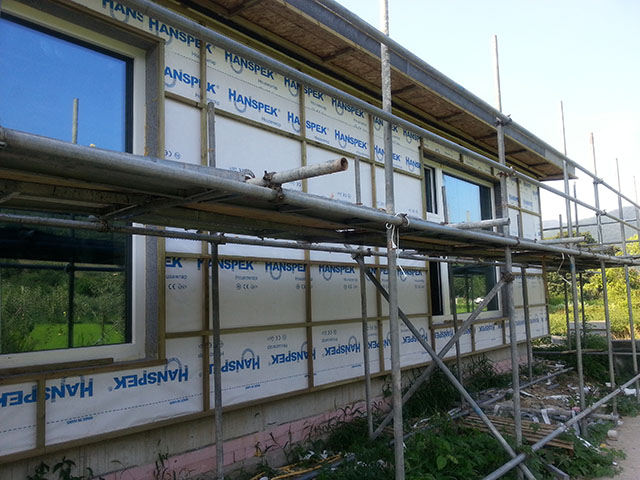

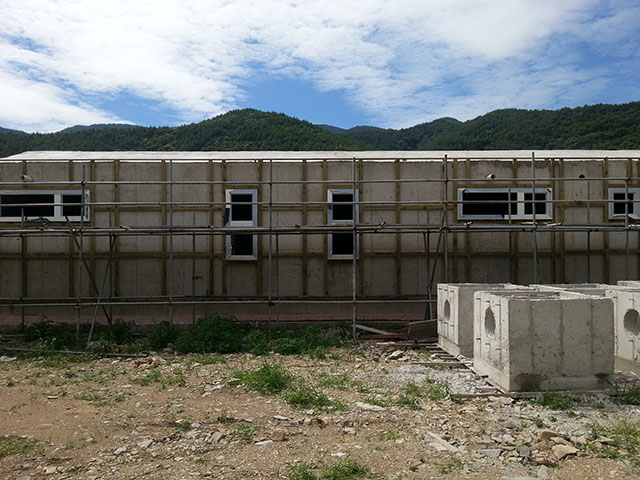

| 외벽구성 | T206 구조용단열패널(T11 OSB + T184 비드법보온판 2종2호 + T11 OSB) + T200 철근콘크리트 |
| 외벽 열관류율 | 0.162 W/㎡·K |

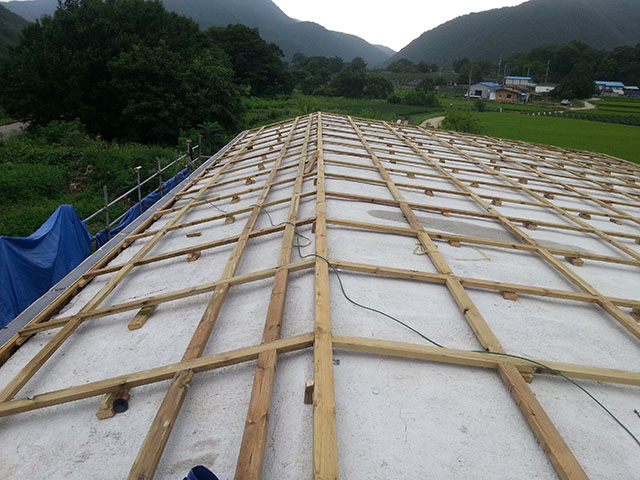

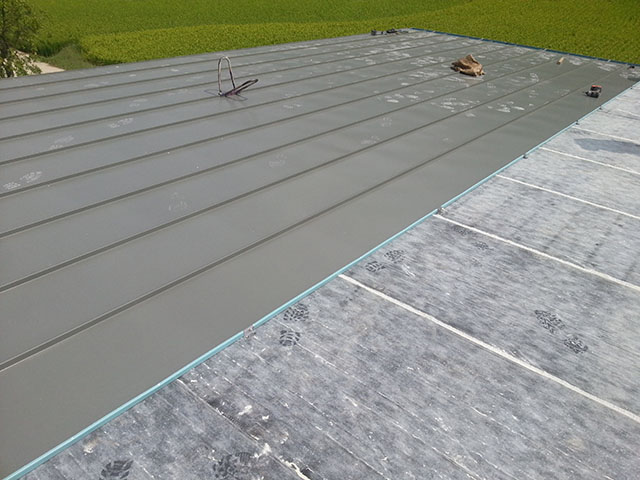

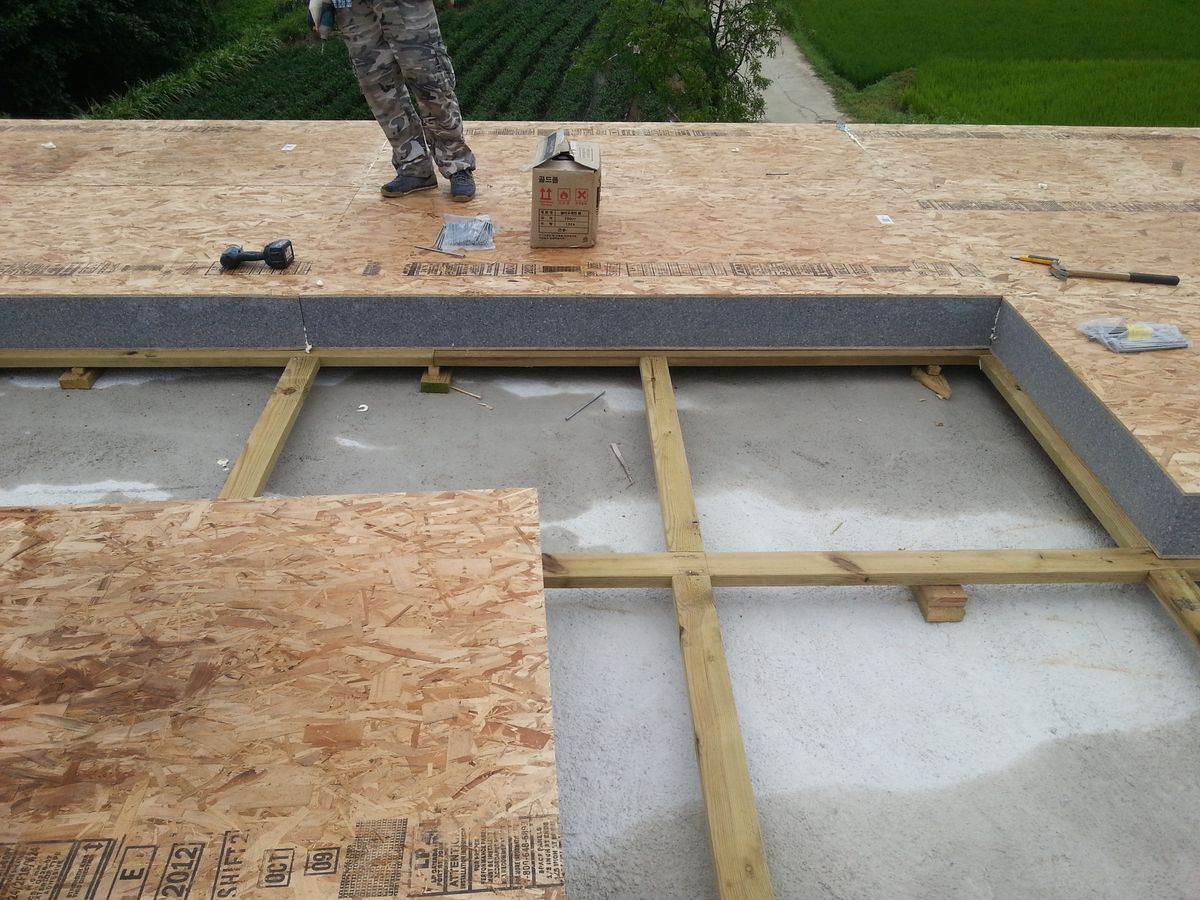

| 지붕구성 | T206 구조용단열패널(T11 OSB + T184 비드법보온판 2종2호 + T11 OSB) + T150 철근콘크리트 |
| 지붕 열관류율 | 0.164 W/㎡·K |

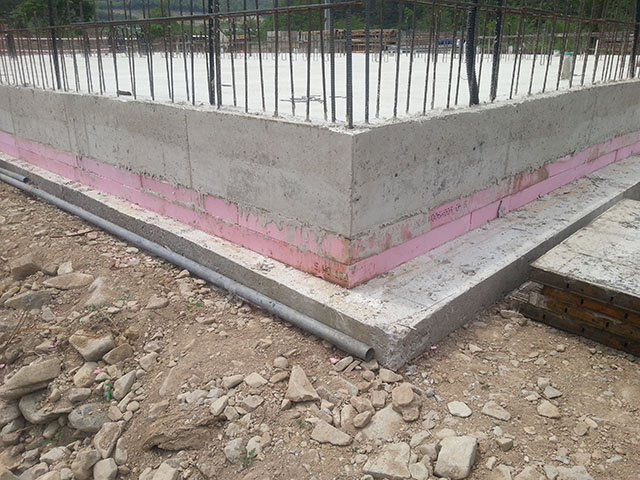

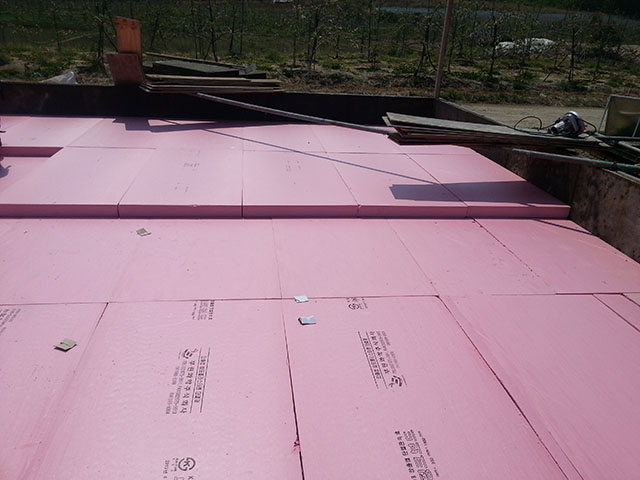

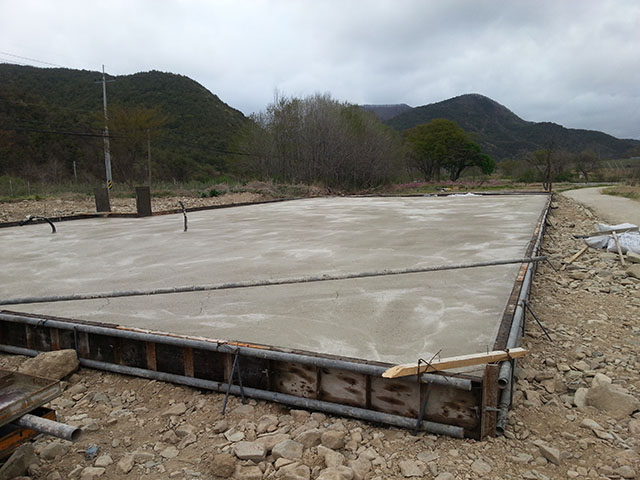

| 바닥구성 | T40 보호몰탈 + T45 압출법보온판 1호 + T400 철근콘크리트 + T200 압출법보온판 1호 + T200 무근콘크리트 |
| 바닥 열관류율 | 0.108 W/㎡·K |

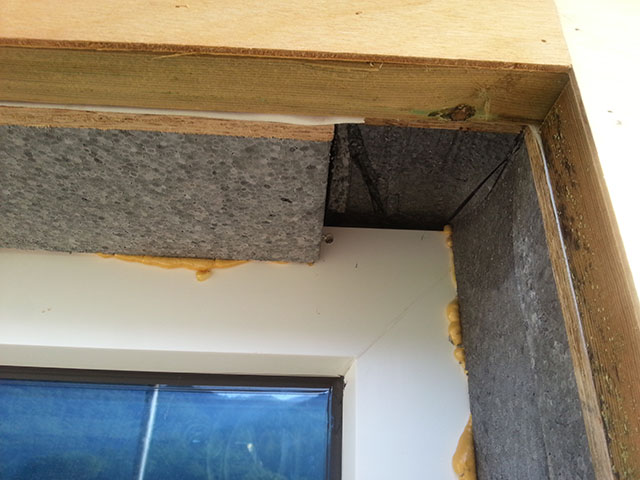

| 창틀제조사 | 융기 |
| 창틀 열관류율 | 0.77 W/㎡·K |
| 유리 구성 | 6SKN174Ⅱ(HS) + 12Ar + 5CL + 12Ar + 5PLA113 |
| 유리 열관류율 | 0.74 W/㎡·K |
| 유리 g값 | 0.31 |

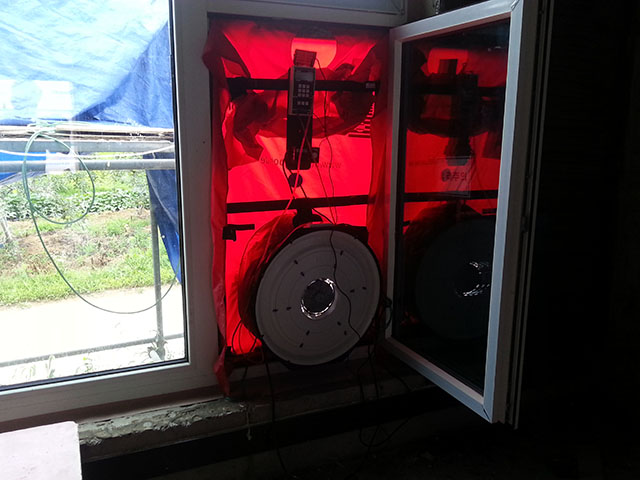

| 기밀성능(n50) | 0.3 회/h |
| 환기장치 제조사 | (주)성일 |
| 환기장치효율 (난방효율) | 75 % |
| 난방면적 | 258.4 ㎡ |
| 난방에너지요구량 | 21 kWh/㎡·a |
| 난방부하 | 14 W/㎡ |
| 계산프로그램 | PHPP7 |
| 인증번호 | 2014-P-002 |
| 신축공사 |
.
Comments
로이건설
2014.07.23 10:28
61.♡.140.84

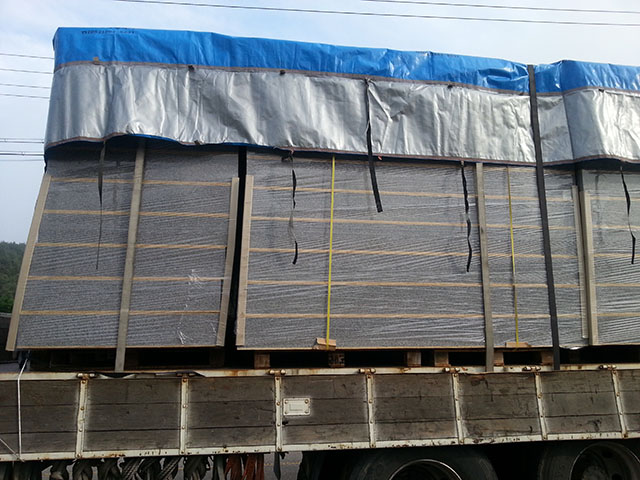

구조용 단열패널(SIP), 설계 및 자재공급은 회원사인 (주)HB 로이건설입니다.
