사례집(저에너지/패시브)

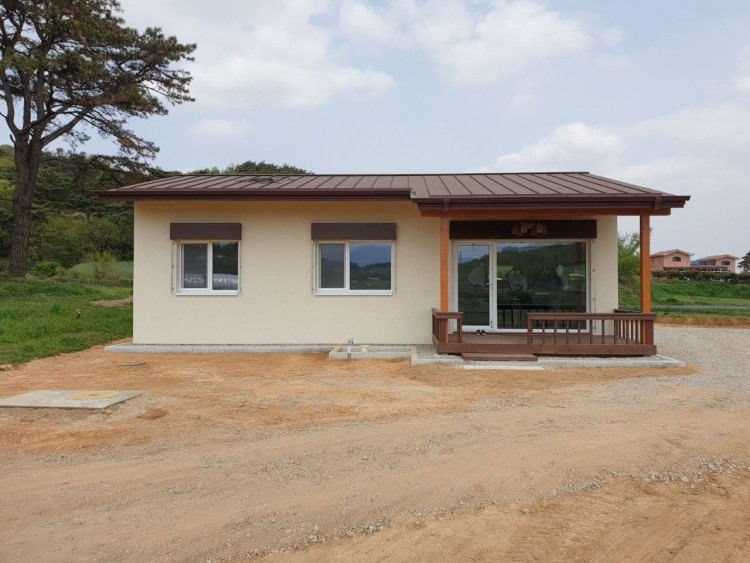

충남 홍성군 홍동면 월현리 529 - 단독주택[3.9L] - 홍성군 월현리 529 단독주택
| *용도 | 단독주택[3.9L] |
|---|---|
| 건축물주소 | [ 32284 ] 충남 홍성군 홍동면 월현리 529 |
| 건축물이름 | 홍성군 월현리 529 단독주택 |
| 설계사 | 조인건축사사무소 |
| 시공 또는 시공관리 | 권희범 빌더 |
| 구조설계사 | 이규철 구조기술사 |
| 에너지컨설팅 | (사)한국패시브건축협회 |
| 설계기간 | 2020년 02월 ~ 2020년 09월 |
| 시공기간 | 2020년 12월 ~ 2021년 4월 |
| 대지면적 | 546 ㎡ |
| 건축면적 | 81.48 ㎡ |
| 건폐율 | 14.92 % |
| 연면적 | 77.58 ㎡ |
| 용적율 | 14.21 % |
| 규모 | 지상1층 |
| 구조방식 | 목구조 |
| 난방설비 | 나비엔 보일러 |
| 난방용량 | 19.8kW |
| 냉방설비 | 위니아 에어컨 |
| 냉방용량 | 8.8kW |
| 주요내장재 | 합지벽지 |
| 주요외장재 | 외단열미장마감 |
| 외벽구성 | 9.5 석고보드 2겹 셀룰로오스 140mm 2x6 목재 @400 ZIP보드 11mm 방습지 암면 2호 100mm |
| 외벽 열관류율 | 0.167 W/㎡·K |
| 지붕구성 | 셀룰로오스 273mm 2x10 목재 OSB 합판 18.3mm 2x4 목재 ZIP보드 11mm 방수쉬트 VM 징크 마감 |
| 지붕 열관류율 | 0.16 W/㎡·K |
| 바닥구성 | 철근콘크리트 300mm 비드법 1종 3호 200mm |
| 바닥 열관류율 | 0.178 W/㎡·K |
| 창틀제조사 | Ensum_koemmering88 |
| 창틀 열관류율 | 0.95 W/㎡·K |
| 유리 제조사 | Ensum |
| 유리 구성 | T47/ 5PLA UN + 16AR + 5CL + 16AR + 5PAL UN |
| 유리 열관류율 | 0.57 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 1 W/㎡·K |
| 현관문 열관류율 | 0.52 W/㎡·K |
| 기밀성능(n50) | 0.16 회/h |
| 환기장치 제조사 | Komfovent_Domekt R 300 V |
| 환기장치효율 (난방효율) | 85 % |
| 난방에너지요구량 | 38.7 kWh/㎡·a |
| 난방부하 | 19.8 W/㎡ |
| 1차에너지소요량 | 141 kWh/㎡·a |
| 인증담당자 | 오대석 사무국장 |
| 인증번호 | 2021-P-012 |
| 신축공사 |
.
