사례집(저에너지/패시브)

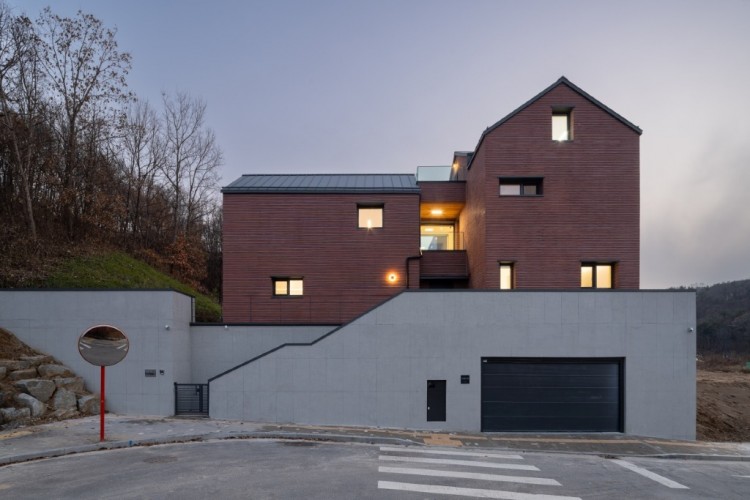

강원 원주시 지정면 신평리 - 단독주택(5.0L) - Fro Hjem
| *용도 | 단독주택(5.0L) |
|---|---|
| 건축물주소 | [ 26347 ] 강원 원주시 지정면 신평리 |
| 건축물이름 | Fro Hjem |
| 설계사 | (주)목금토 건축사사무소 |
| 시공 또는 시공관리 | (주)제이종합건설 |
| 기계설비설계사 | (주)한길엔지니어링 |
| 전기설비설계사 | (주)한길엔지니어링 |
| 구조설계사 | 건축구조연구소ㆍ다우 |
| 에너지컨설팅 | (사)한국패시브건축협회 |
| 설계기간 | 2020년 7월 ~ 2020년 11월 |
| 시공기간 | 2021년 3월 ~ 2021년 11월 |
| 대지면적 | 397.8 ㎡ |
| 건축면적 | 148.4 ㎡ |
| 건폐율 | 37.31 % |
| 연면적 | 248.14 ㎡ |
| 용적율 | 61.3 % |
| 규모 | 지하 1층, 지상 2층 |
| 구조방식 | 철근콘크리트구조 |
| 주요내장재 | 합지벽지, 페인트 마감 |

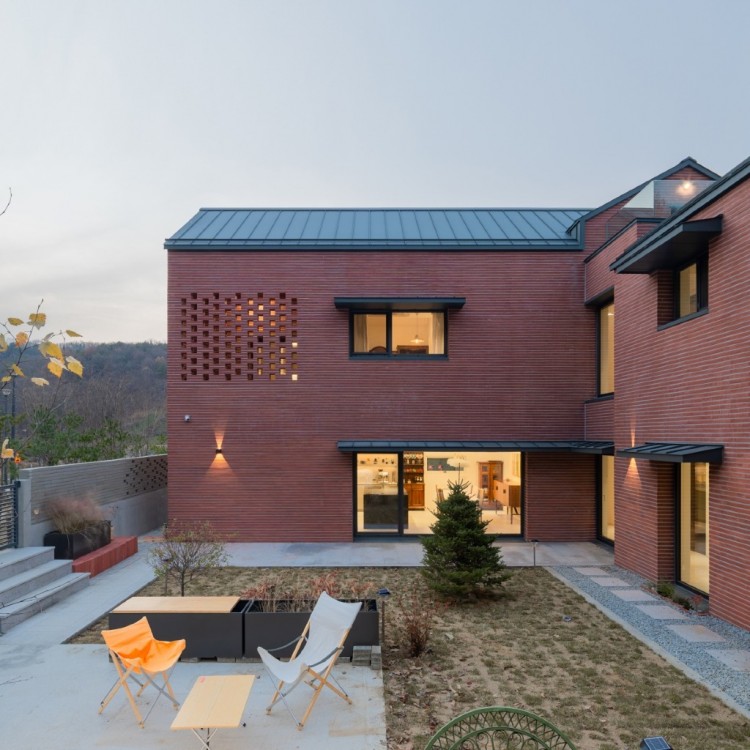

| 주요외장재 | 벽돌 타일 마감 |
| 외벽구성 | 벽돌타일 T250 가등급 EPS 단열재 T200 철근콘크리트 |
| 외벽 열관류율 | 0.127 W/㎡·K |
| 지붕구성 | 지정징크 돌출이음 T250 비드법보온판 2종 3호 T150 철근콘크리트 |
| 지붕 열관류율 | 0.136 W/㎡·K |
| 바닥구성 | T20 지정마감 T45 몰탈(온수파이프) T60 경량기포콘크리트 T50 압출법보온판1호 위 PE필름 T50 무근 콘크리트 T45 배수판 T30 모르타르 방수 1종 T500 철근콘크리트 |
| 바닥 열관류율 | 0.117 W/㎡·K |
| 창틀제조사 | Ensum (Kommering) |
| 창틀 열관류율 | 0.950 W/㎡·K |
| 유리 제조사 | Ensum |
| 유리 구성 | 5PLA UN+16Ar+5CL+16Ar+5PLA UN |
| 유리 열관류율 | 0.57 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 0.927 W/㎡·K |
| 유리 g값 | 0.45 |
| 현관문 열관류율 | 1.130 W/㎡·K |
| 기밀성능(n50) | 0.5 회/h |
| 환기장치 제조사 | Zehnder - ComfoAir Q450(HRV) |
| 환기장치효율 (난방효율) | 88 % |
| 난방면적 | 208.8 ㎡ |
| 난방에너지요구량 | 49.56 kWh/㎡·a |
| 난방부하 | 28.7 W/㎡ |
| 1차에너지소요량 | 185 kWh/㎡·a |
| 계산프로그램 | 에너지샵(Energy#®) 2017 v2.3 beta |
| 기타사항 | 목금토 건축사사무소 mokgeumto.co.kr |
| 인증담당자 | 박경국 주임연구원 |
| 인증번호 | 2021-P-034 |
| 신축공사 |
Fro Hjem 패시브 주택
(주)목금토건축사사무소
대표 권 재 희
mokgeumto.co.kr
