사례집(저에너지/패시브)
세종특별자치시 아름동 1253 - 단독주택(2.8리터) - V2_표준주택 4호_세종시
| *용도 | 단독주택(2.8리터) |
|---|---|
| 건축물주소 | [ 30100 ] 세종특별자치시 아름동 1253 |
| 건축물이름 | V2_표준주택 4호_세종시 |
| 설계사 | (주)자림종합이앤씨건축사사무소 |
| 시공 또는 시공관리 | 화미건축 |
| 기계설비설계사 | 나이스기술단 |
| 전기설비설계사 | 나이스기술단 |
| 에너지컨설팅 | (사)한국패시브건축협회 |
| 시공기간 | 2020년 10월 ~ 2021년 2월 |
| 대지면적 | 336.10 ㎡ |
| 건축면적 | 120.45 ㎡ |
| 건폐율 | 35.84 % |
| 연면적 | 198.31 ㎡ |
| 용적율 | 59.00 % |
| 규모 | 지상2층 |
| 구조방식 | 경량목구조 |
| 난방설비 | 가스보일러 |
| 난방용량 | 30,000Kcal |
| 주요내장재 | 합지벽지 |
| 주요외장재 | 벽돌타일 |
| 외벽구성 | 벽돌 타일 + T6 MFG보드 +38mm 통기층 + 투습방수지 + 2×2 스터드(T40 글라스울 32K 가등급) 2겹 + T11.1 OSB + 2×6 스터드(T140 글라스울 25K 가등급) + 가변형 방습지 + 2×2 세로각재(38mm 설비층) + T9.5 석고보드 2겹 + 합지벽지 |
| 외벽 열관류율 | 0.197 W/㎡·K |
| 지붕구성 | T0.5 칼라강판 + T2 쉬트방수 + T11.1 OSB + 2×4 통기층 + 투습방수지(지붕용) + 2×4 가로각재(T40 글라스울 32K 가등급) + 2×12 스터드(T280 글라스울 25K 가등급) + 가변형 방습지 + 2×2 각재(38mm 설비층) + T9.5 석고보드 2겹 |
| 지붕 열관류율 | 0.131 W/㎡·K |
| 바닥구성 | T10 강마루+T35 시멘트 몰탈(12 온수배관) + T0.03 PE필름 1겹 + T150 비드법보온판 1종 2호 + 방수몰탈 기초: T300 콘크리트 + EPS 테이핑 + T300 EPS 1종 4호 + 기초측면 T80 XPS +T100 무근콘크리트 +T 0.05 PE필름+ T100 쇄석 |
| 바닥 열관류율 | 0.186 W/㎡·K |
| 창틀제조사 | Kommering88 |
| 창틀 열관류율 | 1 W/㎡·K |
| 유리 제조사 | ensum |
| 유리 구성 | 5ePlus1.3+16Ar+5CL+16Ar+5ePlus1.3 |
| 유리 열관류율 | 0.68 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 0.932 W/㎡·K |
| 유리 g값 | 0.46 |
| 현관문 제조사 | ensum |
| 현관문 열관류율 | 0.628 W/㎡·K |
| 기밀성능(n50) | 0.7 회/h |
| 환기장치 제조사 | 블라우베르그-250 |
| 환기장치효율 (난방효율) | 86 % |
| 난방면적 | 156 ㎡ |
| 난방에너지요구량 | 28.34 kWh/㎡·a |
| 난방부하 | 21.7 W/㎡ |
| 1차에너지소요량 | 93 kWh/㎡·a |
| 계산프로그램 | 에너지샵(Energy#) 2017 v2.3 beta |

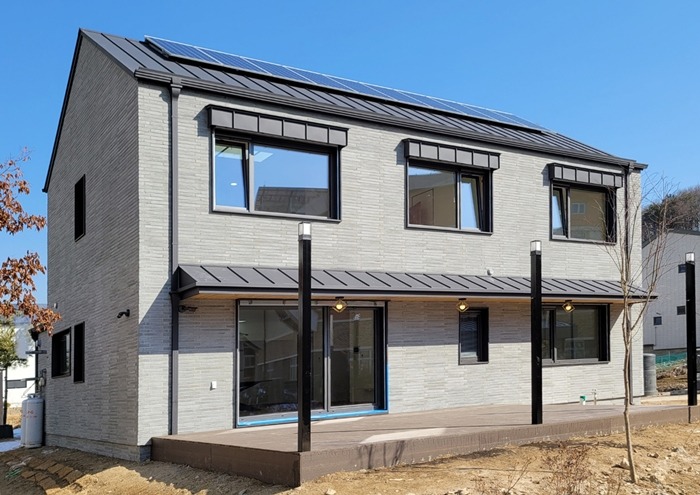

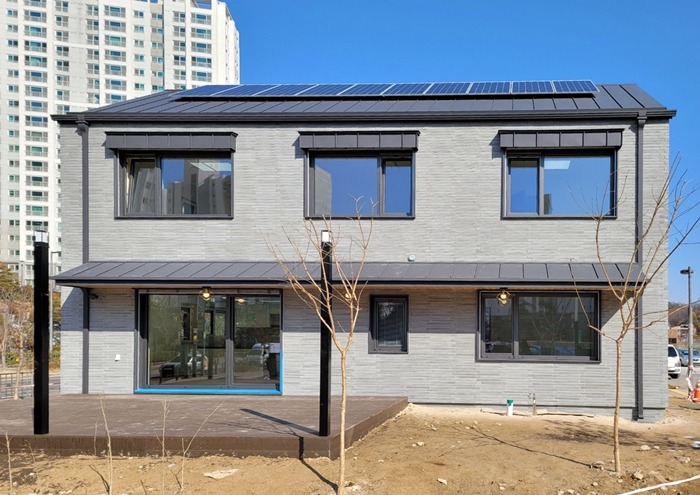

| 태양광발전 용량 | 3 kWp |
| 인증담당자 | 오대석 사무국장 |
| 인증번호 | (사)한국패시브건축협회 |
| 신축공사 |
표준주택은 표준설계도가 있고 그 설계대로 시공하는 주택이고 설계비가 포함된 금액으로 알고 있는데 잘못 이해하고 있는지요?
말씀하신 대로 설계는 이미 다 되어 있는 것이니까요.
