철골조 방수 위치
쟁쟁
2
963
07.24 09:39
안녕하세요 항상 콘크리트구조만 하다가 철골조를 갑자기 작업하게되어 모르는부분이 많아 여쭤봅니다.

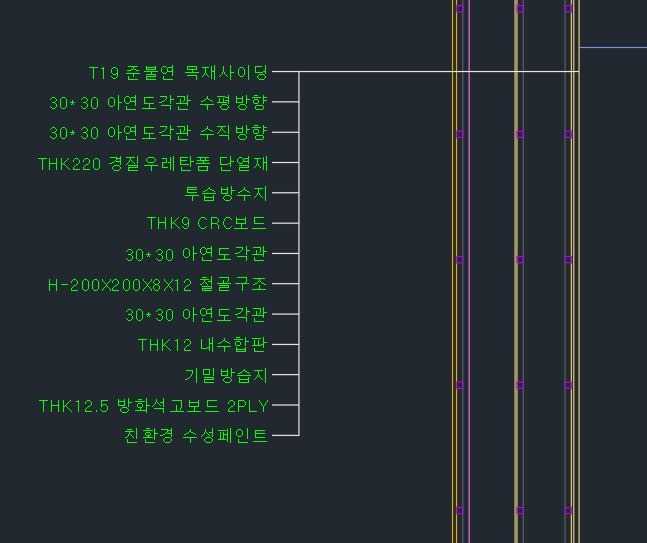

우선 첫번째 사진에서 투습방수지와 기밀방습지의 위치가 저렇게 하는게 맞을지 여쭤봅니다.
방습지 외에도 불합리해보이는 방식이 있다면 말씀 부탁드립니다.

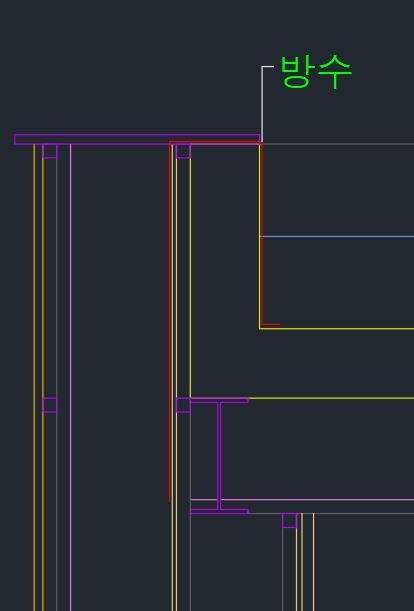

두번째로는 만약 투습방수지의 위치가 맞다면 파라펫 쪽에서 방수지가 저렇게 파라펫을 다 감싸게끔 해서 다 돌아가면 되는지 여쭤봅니다.
세번째로는 두번째사진의 철골조와 데크플레이트가 만나는 코너지점에서 내단열과 외단열때문에 열교현상이 일어날 것으로 예측되는데 아연도 각관 사이에 얇은 30T단열재라도 넣어야 되는 것인지 아니면 조금 더 나은 방식이 있을지 여쭤봅니다.
먼저 몇가지 질문이 있는데요.
철골 구조 표면에 CRC보드를 붙이고, 그 위에 경질우레탄보드+각관을 시공하도록 되어 있는데요.
경질우레탄보드는 각관으로 부터 단열재 두께만큼의 장피스를 이용해서 CRC보드에 박아서 연결을 하는 식인가요?
그리고 건축물의 용도는 무엇인가요?
현재 질문주신 부분에 대해서도 연결을 고민하고 있는데 연결철물을 대서 crc뒤에있는 각관(구조체와 연결된 각관)에 연결하는것으로 생각하고 있습니다.
건축물 용도는 교육연구시설입니다. 단열재 두께가 조금 잘못기입되긴했는데 THK200이며 에너지때문에 많이 두꺼워진 상황입니다.
