전열교환기 OA(외기), EA(배기) 직접 설치 및 배치 문의
누룽지밥
7
220
11.21 16:41
안녕하세요, 새 아파트로 이사가면서 전열교환기 설치를 목표로 하고 있습니다.
아파트가 18년 준공인데 자연환기창이어서 배관부터 새로 해야 하는 상황입니다.
제품은 나비엔 THE650 제습환기청정기로 생각중이고, 실외기실 천장에 본체를 둘 예정입니다.
다만 몇 가지 문제가 있어 열심히 테트리스를 해봤습니다만..
도출된 방법이 문제가 없을지, 더 나은 방법이 있을지 협회분들께 문의 드립니다.
구체적 상황을 먼저 설명드리며, 최종 문의는 가장 아래에 정리해두었습니다.
현황
1. 실외기실 협소 (1140x1320x2500)
2. 기존 실외기 존재 (앵글포함 높이 1100)
- 삼성 AJX030HNBCA1, 880 x 798 x 310
3. 신규 실외기 설치예정 (앵글로 2단 설치)
- 삼성 AJ025RXH3BC1, 880 x 638 x 310
4. 루버창 좁고(850) 후드캡 타공 없음, 고층이라 교체 어려움
5. 4번의 이유로 전열교환기 설치업체에서 외기쪽 덕트 설치 불가하다고 함 (후드캡을 보조샷시에 달아줄 수 있지만, 보조샷시는 직접 설치 필요)
이런 문제를 고려해서,
나머지 배관과 본체는 설치하되, OA(외기), EA(배기)를 별도의 커넥터를 만들어서, 자석(or 실리콘)으로 실외기 위에 고정하여 루버창 방충망쪽으로 밀착하는 방법을 고려 중입니다.
설계 고려 항목
1. 현재 가능한 공간 내에서 최대한 OA와 EA를 멀리 대각선으로 배치 (약 1150 확보)
2. EA를 상부, 실외기 우측(토출구 쪽)으로 배치: 여름철엔 실외기 토출, 겨울철엔 EA 자체 고온 공기의 상승기류를 이용해 OA 혼입 방지
3. OA는 실외기 좌측에 배치: 여름철 실외기 토출구 고온 공기 유입 억제
4. 최대한 단순한 배관, 2단 실외기 설치 후 간단한 OA/EA 커넥터 설치 (본체 및 OA EA 커넥터에 배관 연결 >> 실외기 설치 >> 커넥터 실외기 위에 부착)

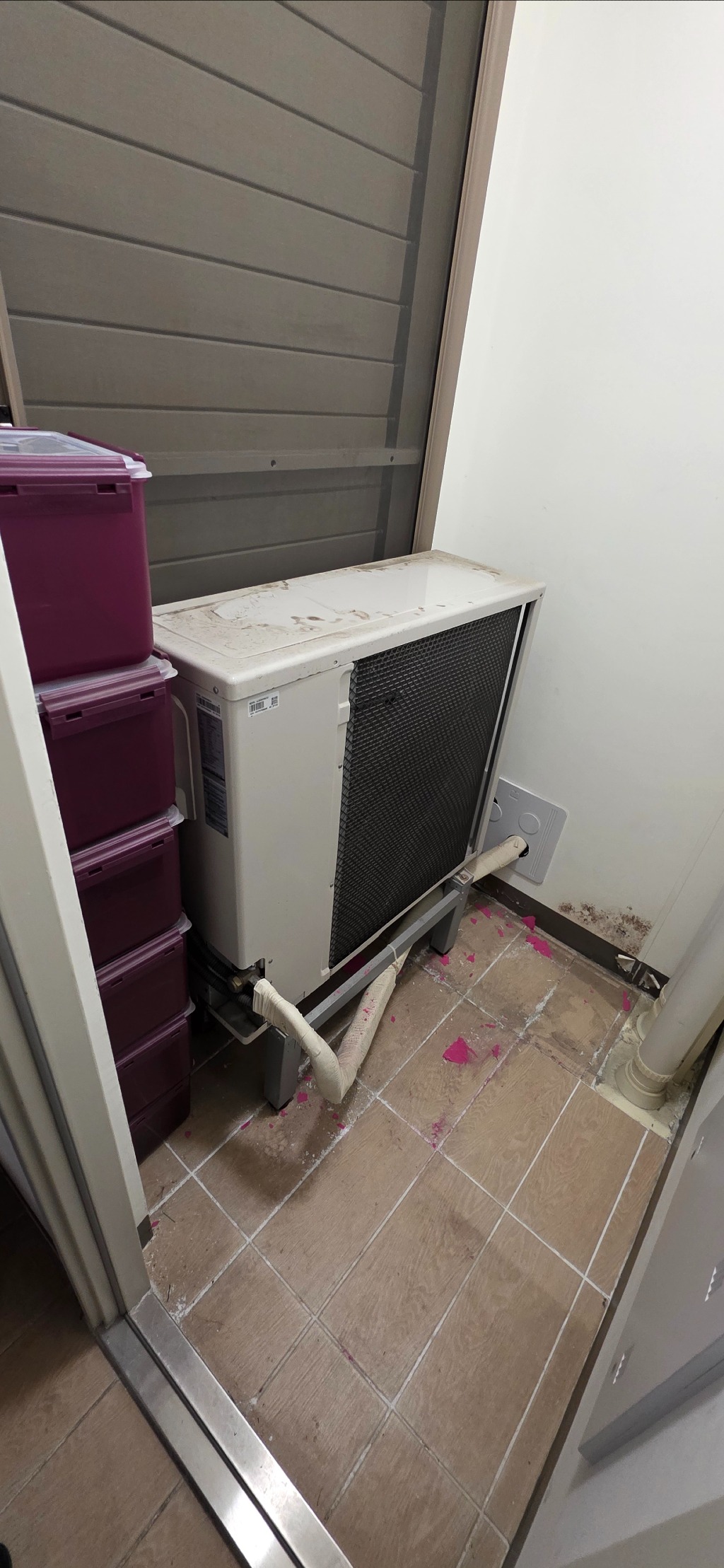

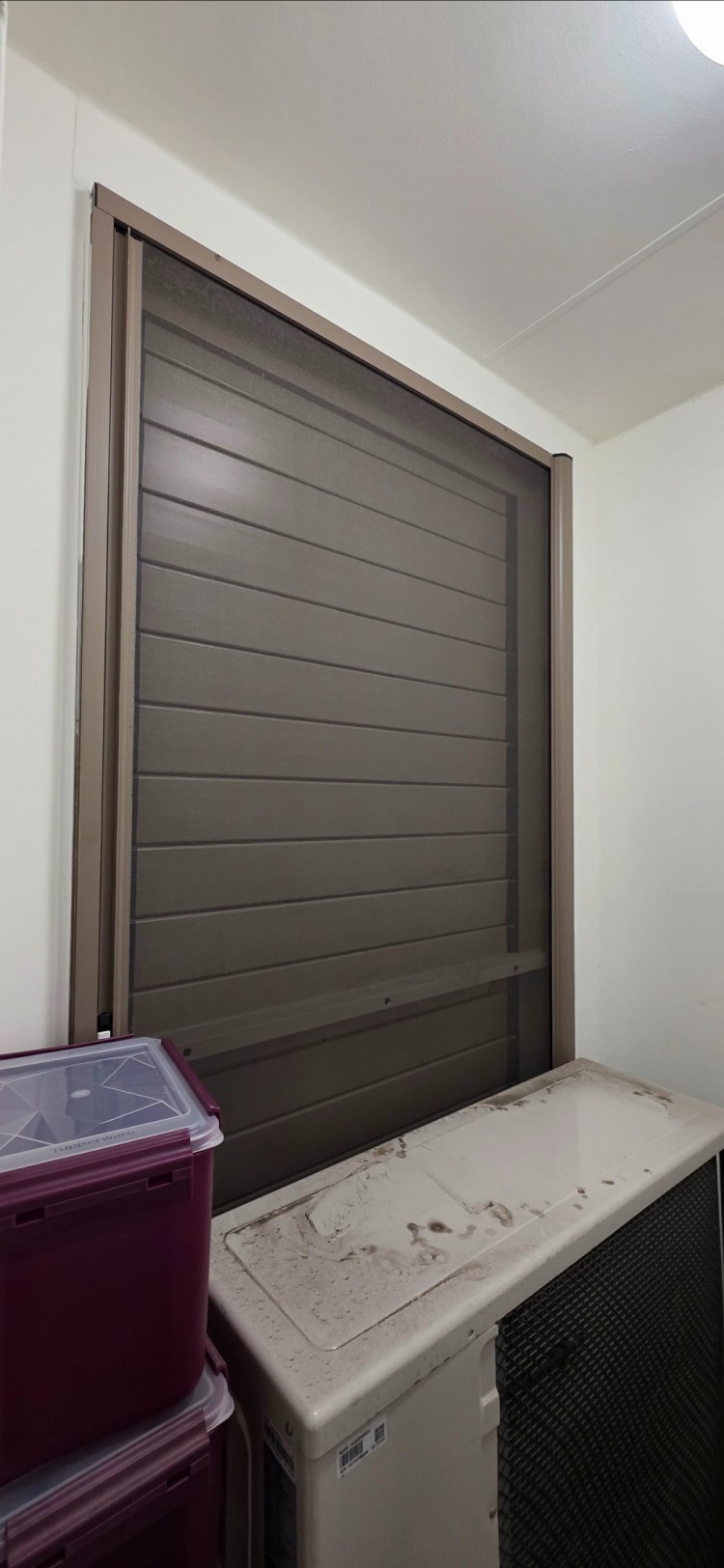

위 사진 2장은 실외기실 구조이고

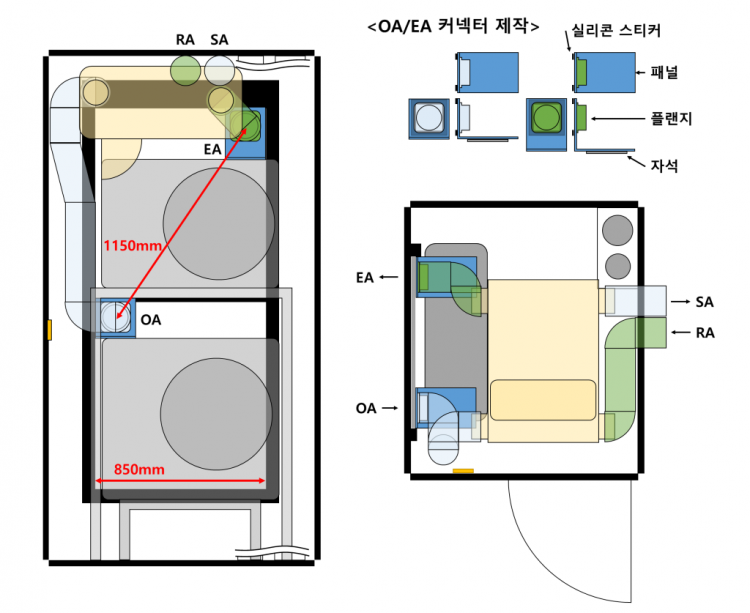

아래 그림은 예상하는 내부 배치입니다.
주름관 외경150/내경 125 기준 실제 수치는 최대한 반영했습니다.
문의 사항
1. OA/EA를 루버창(방충망) 안쪽에 설치해도 큰 문제 없이 동작할까요?
2. OA/EA 커넥터를 실외기 위에 네오디뮴 자석으로 고정할 생각인데, 강도가 충분할까요? 아니면 실리콘 등 추가 고정이 필요할까요?
3. OA/EA를 실외기 위에 고정한다고 했을 때 진동 등의 문제가 있을까요?
4. 배관이 저렇게 좁은 반경으로 휘어도 괜찮을까요?
5. 추가로 예상되는 문제나 개선사항이 있을까요?
많은 의견 부탁드립니다!
아파트가 18년 준공인데 자연환기창이어서 배관부터 새로 해야 하는 상황입니다.
제품은 나비엔 THE650 제습환기청정기로 생각중이고, 실외기실 천장에 본체를 둘 예정입니다.
다만 몇 가지 문제가 있어 열심히 테트리스를 해봤습니다만..
도출된 방법이 문제가 없을지, 더 나은 방법이 있을지 협회분들께 문의 드립니다.
구체적 상황을 먼저 설명드리며, 최종 문의는 가장 아래에 정리해두었습니다.
현황
1. 실외기실 협소 (1140x1320x2500)
2. 기존 실외기 존재 (앵글포함 높이 1100)
- 삼성 AJX030HNBCA1, 880 x 798 x 310
3. 신규 실외기 설치예정 (앵글로 2단 설치)
- 삼성 AJ025RXH3BC1, 880 x 638 x 310
4. 루버창 좁고(850) 후드캡 타공 없음, 고층이라 교체 어려움
5. 4번의 이유로 전열교환기 설치업체에서 외기쪽 덕트 설치 불가하다고 함 (후드캡을 보조샷시에 달아줄 수 있지만, 보조샷시는 직접 설치 필요)
이런 문제를 고려해서,
나머지 배관과 본체는 설치하되, OA(외기), EA(배기)를 별도의 커넥터를 만들어서, 자석(or 실리콘)으로 실외기 위에 고정하여 루버창 방충망쪽으로 밀착하는 방법을 고려 중입니다.
설계 고려 항목
1. 현재 가능한 공간 내에서 최대한 OA와 EA를 멀리 대각선으로 배치 (약 1150 확보)
2. EA를 상부, 실외기 우측(토출구 쪽)으로 배치: 여름철엔 실외기 토출, 겨울철엔 EA 자체 고온 공기의 상승기류를 이용해 OA 혼입 방지
3. OA는 실외기 좌측에 배치: 여름철 실외기 토출구 고온 공기 유입 억제
4. 최대한 단순한 배관, 2단 실외기 설치 후 간단한 OA/EA 커넥터 설치 (본체 및 OA EA 커넥터에 배관 연결 >> 실외기 설치 >> 커넥터 실외기 위에 부착)
위 사진 2장은 실외기실 구조이고
아래 그림은 예상하는 내부 배치입니다.
주름관 외경150/내경 125 기준 실제 수치는 최대한 반영했습니다.
문의 사항
1. OA/EA를 루버창(방충망) 안쪽에 설치해도 큰 문제 없이 동작할까요?
2. OA/EA 커넥터를 실외기 위에 네오디뮴 자석으로 고정할 생각인데, 강도가 충분할까요? 아니면 실리콘 등 추가 고정이 필요할까요?
3. OA/EA를 실외기 위에 고정한다고 했을 때 진동 등의 문제가 있을까요?
4. 배관이 저렇게 좁은 반경으로 휘어도 괜찮을까요?
5. 추가로 예상되는 문제나 개선사항이 있을까요?
많은 의견 부탁드립니다!
제가 외근 중이라 저녁에 답변을 드릴 수 있는데요. 그 전에.. 맨 아래의 설치개념도는 무슨 프로그램으로 그리신건가요?
알겠습니다. 저녁 늦게 답변 올려 놓겠습니다.
2. OA/EA 커넥터를 실외기 위에 네오디뮴 자석만으로는 안됩니다. 실리콘 등의 보조적 접착이 있어야 합니다.
3. OA/EA를 실외기 위에 고정한다고 했을 때 진동 등의 문제는 전혀 없습니다.
4,5. 다만, OA 의 경우 두번 꺽이면서 생기는 손실을 보상하려면 내경 125가 아닌 150 정도를 잡으셔야 무리가 없습니다.
