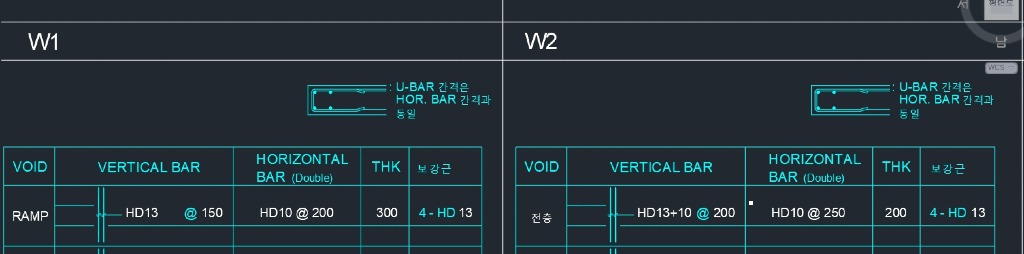

두 가지의 철근을 한 종류씩 번갈아 시공하라는 뜻은 아니고
두 가지 철근을 한 세트로 즉 묶음으로 200 간격으로 시공한다는 뜻입니다.
"+" 표기는 "붙여서 동시에" 라는 뜻입니다.
어떻게 생각하면,
그럴 바에 처음부터 좀 더 굵은 철근(단면적 계산상 D16) 한 가닥으로 시공하면
일도 줄고 좋지 않나라고 생각할 수도 있습니다만 이는 설계자가
단면 전체의 인장 강도 분포를 균등하게 만드는 것이 더 중요하다고 판단되었기 때문일 것입니다.
이는 콘크리트와의 부착력이라든지 또는 균열 제어 측면에서 이득이 있습니다.
또한 부착길이나 이음길이, 더 나아가 피복 두께 등이 고려 되었을 수도 있습니다.
이와 같이 시공하는 경우는 HD13은 주로 인장력을 담당하는 주근이고
HD10는 부착력이나 균열제어 내외측 균형용 보강근으로 조합됩니다.

교대로 배근하라는 의도였다면
HD13, HD10 @200 alternately 라고 표기했을 겁니다. 교호배근이라고도 합니다.

HORIZONATAL BAR(Double)의 의미는 이중배근입니다.
수평근을 상하로 2줄로 배근한다는 뜻입니다.
HD10@250(double)을 해석한다면 HD10철근을 250mm의 간격으로
위아래 두 줄로 시공하라는 뜻입니다.

보강근 4-HD13 보강근은
응력 집중부 코너라든가 개구부 주변 등의 특정 구간에 추가로 넣는 보강 철근입니다.
아마 상세도면에 별도 표기가 되어 있을 겁니다.
U-bar 형태로 모서리나 단부에 설치 됩니다. 두 가지의 철근을 한 종류씩 번갈아 시공하라는 뜻은 아니고 두 가지 철근을 한 세트로 즉 묶음으로 200 간격으로 시공한다는 뜻입니다. "+" 표기는 "붙여서 동시에" 라는 뜻입니다. 어떻게 생각하면, 그럴 바에 처음부터 좀 더 굵은 철근(단면적 계산상 D16) 한 가닥으로 시공하면 일도 줄고 좋지 않나라고 생각할 수도 있습니다만 이는 설계자가 단면 전체의 인장 강도 분포를 균등하게 만드는 것이 더 중요하다고 판단되었기 때문일 것입니다. 이는 콘크리트와의 부착력이라든지 또는 균열 제어 측면에서 이득이 있습니다. 또한 부착길이나 이음길이, 더 나아가 피복 두께 등이 고려 되었을 수도 있습니다. 이와 같이 시공하는 경우는 HD13은 주로 인장력을 담당하는 주근이고 HD10는 부착력이나 균열제어 내외측 균형용 보강근으로 조합됩니다. 교대로 배근하라는 의도였다면 HD13, HD10 @200 alternately 라고 표기했을 겁니다. 교호배근이라고도 합니다. HORIZONATAL BAR(Double)의 의미는 이중배근입니다. 수평근을 상하로 2줄로 배근한다는 뜻입니다. HD10@250(double)을 해석한다면 HD10철근을 250mm의 간격으로 위아래 두 줄로 시공하라는 뜻입니다. 보강근 4-HD13 보강근은 응력 집중부 코너라든가 개구부 주변 등의 특정 구간에 추가로 넣는 보강 철근입니다. 아마 상세도면에 별도 표기가 되어 있을 겁니다. U-bar 형태로 모서리나 단부에 설치 됩니다.

역시... 허수할범님 감사합니다.

-----------------

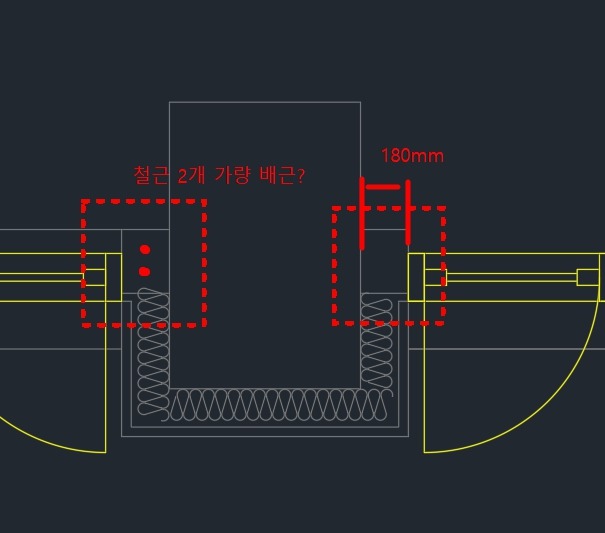

구조일반도면을 한번 찬찬히 보시면 관련 내용이 있을거여요.
만약 기둥과 함께 타설된다면 수평보강근을 넣어야 하고요. 그렇지 않다면 수직보강근만 배치하면 되어요. 만약 수평근이 필요하다면 별도 표기가 되었을 겁니다. 역시... 허수할범님 감사합니다. ----------------- 구조일반도면을 한번 찬찬히 보시면 관련 내용이 있을거여요. 만약 기둥과 함께 타설된다면 수평보강근을 넣어야 하고요. 그렇지 않다면 수직보강근만 배치하면 되어요. 만약 수평근이 필요하다면 별도 표기가 되었을 겁니다.

너무 정성스러운 답변 감사합니다 좋은 하루 되세요! 너무 정성스러운 답변 감사합니다 좋은 하루 되세요!
