역전지붕 드레인 매립(타설)문의합니다

1 트레이너 7 1,415 2021.03.31 13:04


드레인 3안.jpg

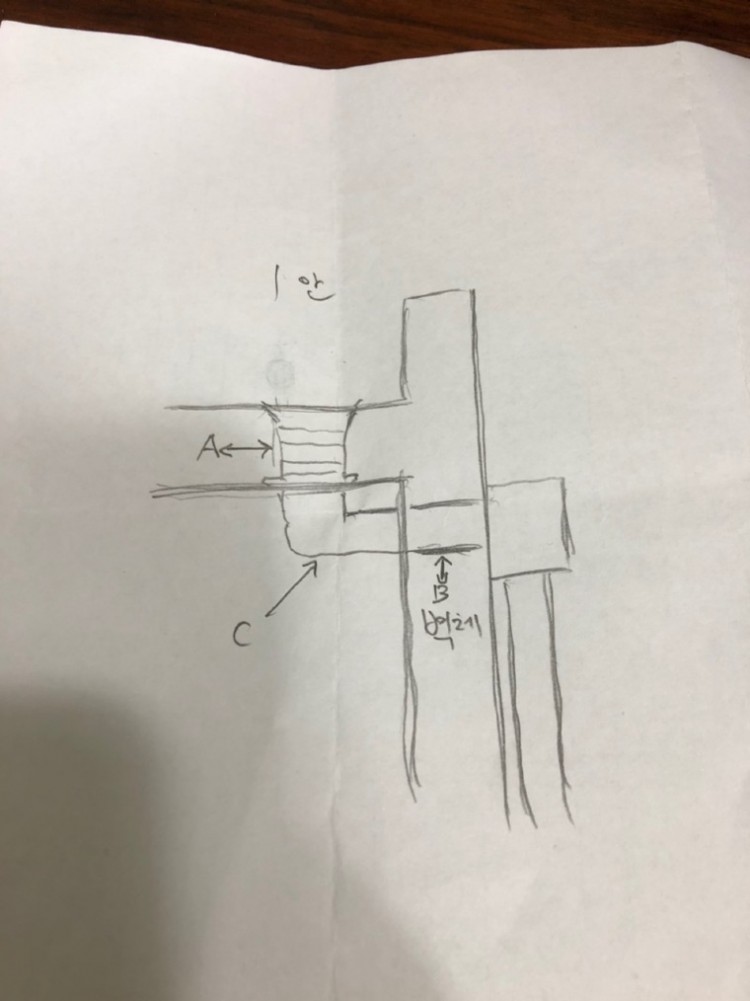

평지붕 타설을 할때 루프드레인을 매립을하려고합니다 1안에 A와 B 를 먼저매립(타설)하고 나중에 C를 연결을 하는지요??

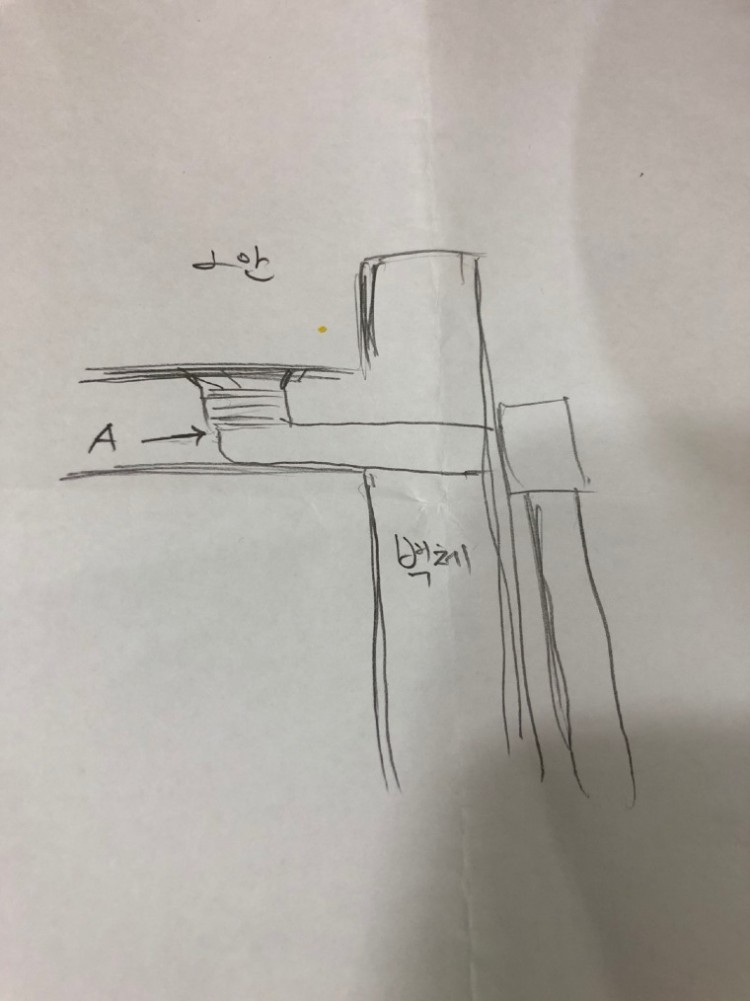

아니면 2안처럼 A전체를 매립을 해야할까요???

Comments

M 관리자 2021.03.31 13:25
첫번째가 맞습니다.
두번째도 안되는 것은 아니지만, 슬라브 두께가 최소 200mm 가 넘어야 합니다. 매립 관의 길이가 1미터가 넘어가면 슬라브 두께가 300mm 가 되어야 하고요.
그러므로 현재 우리나라 구조 방식으로는 완전 매립은 어렵습니다.

C 부분은 고무발포 단열재로 감싸시면 됩니다.
1 트레이너 2021.04.01 08:25
관리자님 답변 감사합니다
1안이면 바닥슬라브가 관통인데...위에서 방수를한다고하나 좀 불안한 마음입니다 슬라브 두깨는 200미리입니다 다른 방법은 없을까요??
M 관리자 2021.04.01 13:21
네.. 슬라브를 관통하나, 매립을 하나 (콘크리트는 미세균열로 인해 방수층 역할을 하지 못하므로), 드레인과 슬라브 사이의 방수 공사가 건전하지 못하면 결과는 같습니다.
물보다 구조가 더 중요하므로, 200mm 슬라브에 100mm 우수관의 매립은 피하는 것이 좋습니다. 그리고 철근배근 때문이라도 사실 적용이 어려우실 거여요.

아래는 1안으로 시공을 한 결과의 모습입니다.
1 트레이너 2021.04.01 15:38
관리자님 잘알겠습니다^^ 사진까지보여주셔서 감사합니다
1 트레이너 2021.04.01 18:05
관리자님 1안에서 A와 B를 매립할때 C를 나중에 연결을좋게 하기위해서 직선을 잘유지해서 매립해야하겠죠??
M 관리자 2021.04.01 18:10
네 그렇습니다만.. 어느 정도의 이격은 보완이 가능합니다.
1 트레이너 2021.04.01 18:14
관리자님 잘알겠습니다
