커튼월과 발코니 방수

저 부위는 창호용 기밀테이프가 필요하지 않습니다. 부틸이나 아스팔트 계열의 자착식 방수시트로 전체 방수를 한 후에 방수층 보호를 위해  300G이상의 부직포를 깔고 쇄석을 올려주시면 됩니다. 창호용 기밀테이프는 내외부의 투습성능을 달리하여 구조체 자체의 습기 그리고 소량의 습기가 유입되었을 때 외부쪽으로 습기를 배출할 수 있도록 만들어진 제품입니다.

저는 질문이 있는데요.

올려 주신 그림과 도면에서 슬라브 끝의 모양이 서로 다른데, 손으로 그린 것이 최종 슬라브 형태인가요?
커튼월 수직바를 고정하는 브라켓은 어디에 설치되어 있나요?

예~ 손 도면이 현재 슬라브 단부형태이며 커튼월은 아직 발주 전단계라 브라켓 설치는
시공업체 선정 후 협의 진행예정 입니다.
커튼월 후렘과 슬라브 끝단부 간에 이격이 발생할거라 예상되며 이를 방수 포함
극복해야 할 부분이며 커튼월 가로바의 측면에 의존하여 방수처리해야 합니다.
잡자재님의 자착식 방수시트와 부직포 감사합니다. 잡자재의 쇄석용 페데스탈 시공시
석공은 아닌것 같고 페데스탈 시공자에게 맡기는게 좋을까요?

그리고 끝단 부분의 방수가 가장 취약하다고 생각되어 2중으로 해야 할것 같아서
기밀테이프를 생각하게 되었었고 자착식 방수시트를 시공후 기밀이나 방수테이프
등을 이용하여 한번 더 해주려 합니다. 이 문제가 해결되어도 이 후 유리부분의
파손방지와 층간 소음, 단열, 열교, 결로 등등 문제가 많은 것 같지만 계약 외 사항
이라서 현실적 어려움이 많습니다.

AL 멀리온 바로 난간을 대신하는 타입은 근본적으로 하자를 앉고 있는 방식이라 생각합니다.
검토하고 계신 부분은 당연히 방수를 엄청 신경 써야 할 부분 이지만,
AL 멀리온바는 태생적으로 실리콘 코킹으로 방수를 하는 타입이라 눈으로 확인 할 수 없는 곳의 실링에 문제가 생기면 누수 부위를 찾지 못하고 비용도 엄청 들어갈 겁니다.
제가 예전에 그런 경험이 있어서요.
AL 바의 모든 접합부는 조립시에도 실리콘을 바르고, 설치 후에도 실리콘 코킹을 하는데 나온 모서리나 평이음 되는 부분(특히 수직바와 수평바가 접하는 부위)은 대책이 없어요.

티푸스님 조언 감사합니다
AL 바 꼼꼼히 실리콘 작업 챙겨봐야겠군요

여러 분들이 우려의 목소리를 내신 것 처럼.. 장기적으로 누수가 필연적인 디테일일 수 밖에 없습니다.

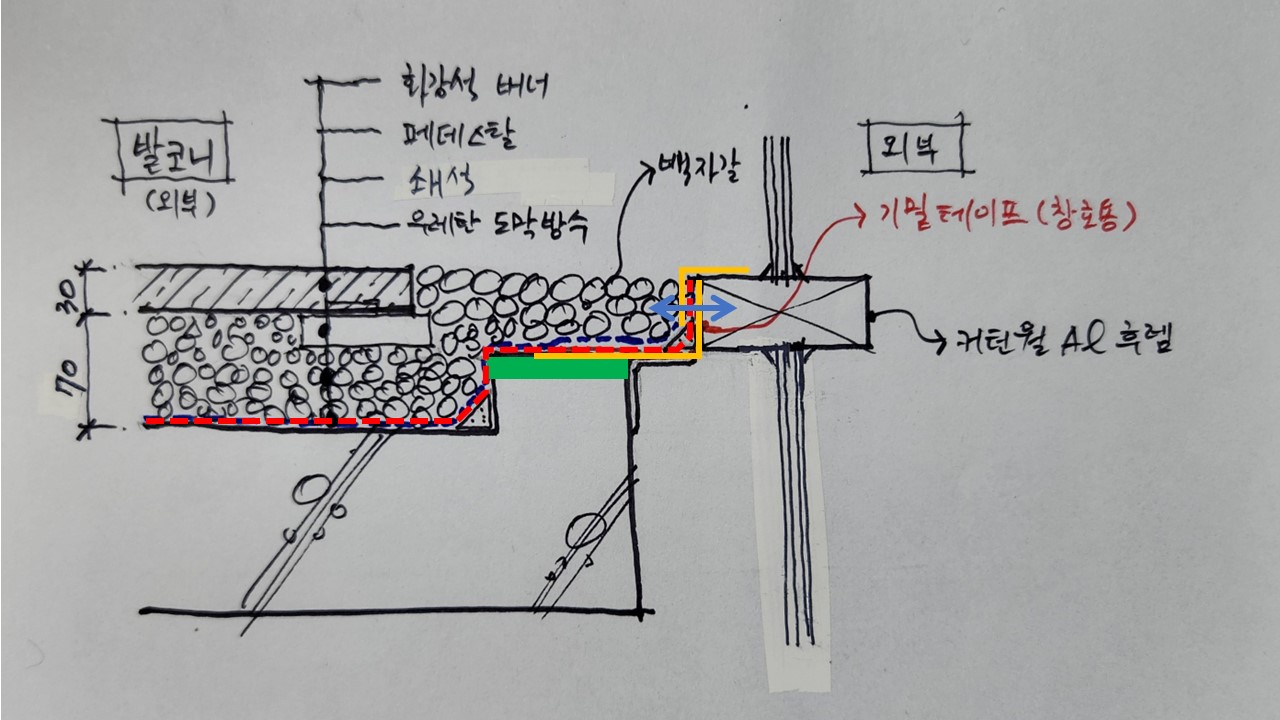

그럼에도 불구하고 하셔야 한다면 아래와 같은 방식으로 했습니다.

녹색 : 알루미늄시트 접착을 위한 콘크리트 평활도 몰탈 미장 작업
노란색 : 1.5T 알루미늄 시트 (수직바 위치마다 절단을 해서 안으로 삽입)
붉은색 : 방수시트
파란화살표 : 알루미늄시트를 고정하기 위한 나사못 (간격 200mm)

입니다.

관리자님 빠르고 명쾌한 답변에 또 감사합니다.
알루미늄 시트를 피스 고정하기 전에 실리콘 또는 양면 방수테이프로 붙여서 고정하려
합니다. 유리 양면이 외부라서 알루미늄 시트 후면으로 빗물 우려가 되어서요.
그리고  "ㄱ"자 덮개도 구조적 방수 형태라서 너무 좋습니다. 물론 3면 코너를 실리콘으로
돌려주려 합니다. 이렇게 되면 결국 2중 방수가 이루어지는 것 같습니다.
다시 한번 감사 드리며 잘 마무리 하겠습니다.
새해 복 많이 받으시고 건강하세요!!!!!

감사합니다.
새해 복 많이 받으세요..
