사례집(저에너지/패시브)
경남 진주시 충무공동 - 단독주택(2.9리터) - 표준주택 시즌2 제13호 진주시 패시브하우스 (2.9리터)
| *용도 | 단독주택(2.9리터) |
|---|---|
| 건축물이름 | 표준주택 시즌2 제13호 진주시 패시브하우스 (2.9리터) |
| 설계사 | 자림이앤씨건축사사무소 |
| 시공 또는 시공관리 | (주)예진종합건설 |
| 기계설비설계사 | 나이스기술단 |
| 전기설비설계사 | 나이스기술단 |
| 구조설계사 | 자림이앤씨건축사사무소 |
| 에너지컨설팅 | 한국패시브건축협회 |
| 설계기간 | 2021년 3월~5월 |
| 시공기간 | 2021년 6월~10월 |
| 대지면적 | 270.90 ㎡ |
| 건축면적 | 81.18 ㎡ |
| 건폐율 | 29.97 % |
| 연면적 | 158.95 ㎡ |
| 용적율 | 58.67 % |
| 규모 | 지상 2층 |
| 구조방식 | 경량목구조 |
| 난방설비 | 가스보일러 |
| 냉방설비 | 시스템에어컨 |
| 주요내장재 | 벽지 |
| 주요외장재 | 벽돌타일 |
| 외벽구성 | T21 벽돌타일 + T6 시멘트보드(+T4 미장) + 38mm 통기층 + 투습방수지 + 2×2 가로각재(32K 글라스울 40mm-가등급) 1겹 + 2×4 세로각재(32K 글라스울 40mm-가등급) 1겹 + T11 OSB + 2×6 스터드(25K 글라스울 140mm-가등급) + 2×2 각재(설비용) + T9.5 석고보드 2겹 |
| 외벽 열관류율 | 0.196 W/㎡·K |
| 지붕구성 | T0.5 칼라강판 + T2 쉬트방수 + T11 OSB + 38mm 통기층+ 투습방수지(지붕용) + 2×4 가로각재(32K 글라스울 38mm-나등급) 1겹 + 2×12 스터드(24K 글라스울 120mm 2겹-나등급) + 가변형방습지(기밀용)+ 38×38 각재(설비용) + T9.5 석고보드 2겹 |
| 지붕 열관류율 | 0.152 W/㎡·K |
| 바닥구성 | T10 강마루 + T35 몰탈(T12 X-L 파이프)+ 와이어메쉬 + 단열재 조인트부분 우레탄폼 충진후 테이핑처리 + T100 비드법 1종 2호 + T50 비드법 1종 2호 우레탄 도막방수 또는 별도 방습처리 + T300 기초 슬라브 + 단열재 조인트부분 우레탄폼 충진후 테이핑처리 + T300 비드법 1종 2호 + T100 버림 콘크리트 + PE필름 +T100 잡석깔기 |
| 바닥 열관류율 | 0.183 W/㎡·K |
| 창틀제조사 | 엔썸 |
| 창틀 열관류율 | 0.786 W/㎡·K |
| 유리 제조사 | 삼호 |
| 유리 구성 | 47mm (5로이 + 16AR + 5투명 + 16AR + 5로이) |
| 유리 열관류율 | 0.56 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 0.821 W/㎡·K |
| 현관문 제조사 | 엔썸 |
| 현관문 열관류율 | 0.606 W/㎡·K |
| 기밀성능(n50) | 0.5 회/h |
| 환기장치 제조사 | 컴포벤트 DOMEKT 450 |
| 환기장치효율 (난방효율) | 78 % |
| 난방에너지요구량 | 29.32 kWh/㎡·a |
| 난방부하 | 17.6 W/㎡ |
| 1차에너지소요량 | 97 kWh/㎡·a |
| 계산프로그램 | 에너지샵 2021 버전 2.5 |
| 신축공사 |

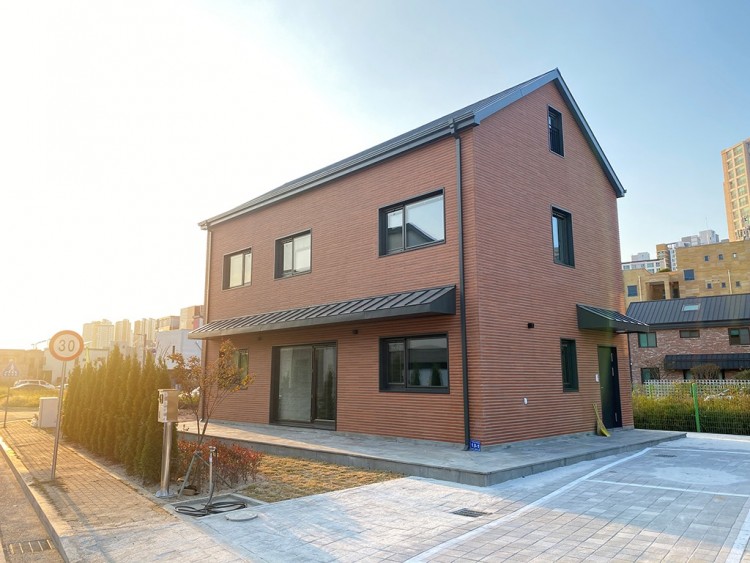

경상남도 진주시 충무공동 혁신도시에 위치한 도심형 단독주택입니다.
